Łożysko rolki igły: projekt i aplikacje

Łożyska wałka igły są wyspecjalizowanym rodzajem łożyska wałkowego znanego z wysokiej pojemności przenoszenia obciążenia w kompaktowej konstrukcji. Używają długich, cienkich cylindrycznych wałków (igieł) o wysokim stosunku długości do średnicy, co czyni je idealnymi do zastosowań o ograniczonej przestrzeni promieniowej. W tym artykule bada zastosowanie łożysk igieł i kluczowych aspektów projektu łożyska igły, w tym porównań wydajności z innymi typami łożysk.

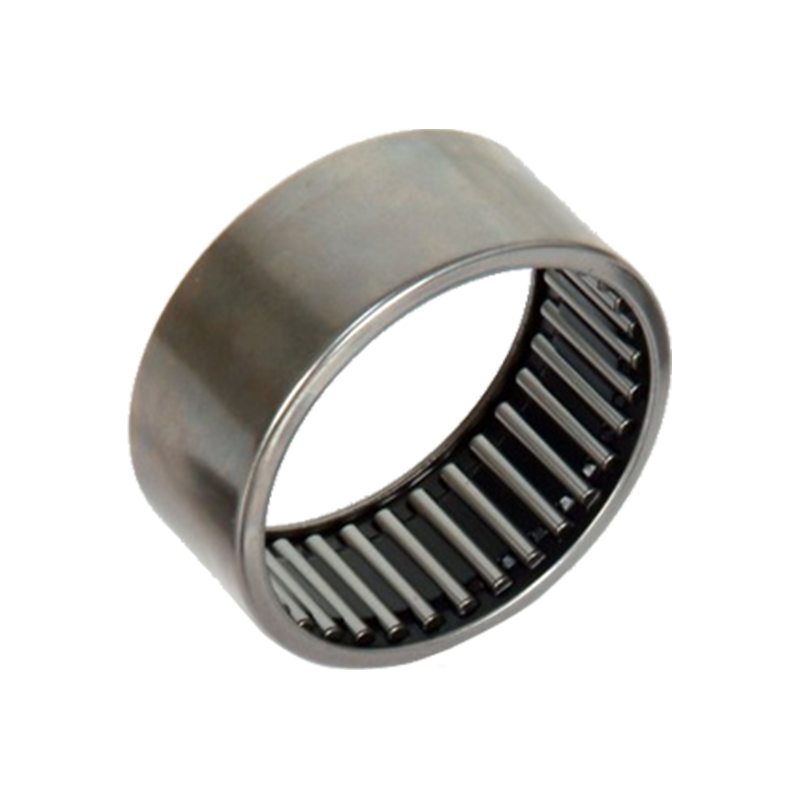

BK Series Roller łożyska

Używanie łożyska igieł

Łożyska wałkowe są szeroko stosowane w branżach, w których ograniczenia przestrzeni i wymagania dotyczące wysokiego obciążenia mają kluczowe znaczenie. Niektóre typowe aplikacje obejmują:

Transmisje samochodowe: używane w skrzyniach biegów, zespołach sprzęgła i systemach różnicowych ze względu na ich zdolność do obsługi wysokich obciążeń promieniowych w ciasnych przestrzeniach.

Aerospace & Defense: Zatrudnione w silnikach samolotów, sprzęcie do lądowania i systemach wirników ze względu na ich trwałość i lekkie nieruchomości.

Maszyny przemysłowe: znalezione w prasie drukowania, maszynach tekstylnych i robotyce, w których niezbędna jest precyzja i kompaktowość.

Sprzęt medyczny: używane w urządzeniach obrazowych i narzędzi chirurgicznych ze względu na ich płynne działanie i niezawodność.

Porównanie wydajności: łożyska igieł vs. łożyska kulkowe

Łożyska igły przewyższają łożyska kulowe o pojemności obciążenia i wydajność przestrzeni, ale są mniej odpowiednie do zastosowań o dużej prędkości.

Projekt łożyska igieł

Projekt łożysk rolkowych igły koncentruje się na maksymalizacji pojemności obciążenia przy jednoczesnym minimalizowaniu przestrzeni. Kluczowe względy projektowe obejmują:

1. Geometria rolkowa
Rolki igieły mają długość 3-10 razy ich średnicę, umożliwiając wyższy rozkład obciążenia.
Precyzyjne szlifowanie zapewnia jednolity kontakt z bieściami, zmniejszając stężenie stresu.

2. Konfiguracje klatki i bieżni
Narysowane łożyska igieł kubek: Posiada cienki pierścień zewnętrzny, idealny do lekkich zastosowań.
Łożyska igieł pierścienia obrabianego: Miej solidne pierścienie wewnętrzne/zewnętrzne do użytku ciężkiego.

Klatka kontra pełne uzupełnienie:
Projekty w klatkach zmniejszają tarcie i pozwalają na wyższe prędkości.
Projekty pełnego komplementu (bez klatki) maksymalizują pojemność obciążenia, ale prędkość ograniczenia.

3. Wybór materiału
Standard: Chrome Steel (SAE 52100) do ogólnych zastosowań.
Wysoka wydajność: stal ceramiczna lub ze stali nierdzewnej do środowisk korozyjnych lub ekstremalnych temperatur.

4. Smarowanie i uszczelnienie
Smarowanie tłuszczu lub oleju ma kluczowe znaczenie dla zmniejszenia zużycia.
Zintegrowane pieczęcie lub tarcze zapobiegają zanieczyszczeniu w trudnych środowiskach.
