WAŁEK IGŁOWY · KUBEK CIĄGNIĘTY · KOMPAKTOWY

Seria B.K Łożysko igiełkowe

otwarte końce duże obciążenie promieniowe kompaktowa konstrukcja

Łożyska igiełkowe serii BK to łożyska cienkowarstwowe z otwartymi końcami, przeznaczone do zastosowań wymagających dużej nośności promieniowej w minimalnej przestrzeni promieniowej. Jednoczęściowy, ciągniony pierścień zewnętrzny służy zarówno jako bieżnia, jak i obudowa, eliminując potrzebę stosowania oddzielnego otworu w obudowie. Precyzyjnie szlifowane rolki igiełkowe o profilach logarytmicznych zapewniają optymalny rozkład obciążenia i zmniejszone naprężenia krawędziowe. Łożysko jest dostarczane ze sprężyną ustalającą, która utrzymuje zestaw igieł na miejscu podczas przenoszenia i montażu. Zakres temperatur pracy od -30°C do 120°C, kompatybilny ze standardowymi smarami i olejami. Seria BK oferuje bezpośrednią wymienność z istniejącymi konstrukcjami i jest dostępna w szerokiej gamie rozmiarów metrycznych do stosowania w przekładniach samochodowych, skrzyniach biegów przemysłowych i maszynach kompaktowych.

Konstrukcja oszczędzająca miejsce

Konstrukcja miseczki ciągnionej eliminuje potrzebę stosowania oddzielnego otworu w obudowie, zmniejszając całkowity rozmiar i wagę zespołu.

Wysokie obciążenie promieniowe

Liniowy kontakt pomiędzy igłami i bieżniami zapewnia doskonałą nośność promieniową w porównaniu z łożyskami kulkowymi o podobnych wymiarach.

Utrzymanie sprężyny

Zintegrowana sprężyna ustalająca bezpiecznie utrzymuje zestaw igieł podczas manipulacji, upraszczając instalację i zapobiegając zgubieniu rolki.

Profil logarytmiczny

Zoptymalizowany profil rolki igiełkowej zmniejsza naprężenia krawędziowe i poprawia rozkład obciążenia, wydłużając żywotność przy dużych obciążeniach.

Specyfikacje techniczne

Średnica otworu 5mm - 50mm

Średnica zewnętrzna 9mm - 62mm

Zakres szerokości 8mm - 35mm

Nośność dynamiczna 3,2 kN - 28,5 kN

Nośność statyczna 4,8 kN - 42,0 kN

Prędkość graniczna (smar) 6000 - 18000 obr./min

Prędkość graniczna (olej) 8000 - 24000 obr./min

Typ klatki Utrzymanie sprężyny

Materiał GCr15 / SAE 52100

Zakres temperatur -30°C do 120°C

Scenariusze zastosowań

Przekładnie samochodowe

Wały skrzyń biegów, zespoły synchronizatorów i zestawy przekładni planetarnych wymagające kompaktowego podparcia promieniowego.

Przekładnie przemysłowe

Jednostki redukcyjne o dużej prędkości i wysokim momencie obrotowym w przypadku ograniczonej przestrzeni.

Elektronarzędzia

Wiertarki, szlifierki i szlifierki kątowe wymagające kompaktowych łożysk o dużej gęstości.

Maszyny rolnicze

Komponenty do kombajnów, napędy WOM i systemy przenośników.

Zapytania techniczne

Jaka jest różnica między łożyskami igiełkowymi serii BK i HK?

Łożyska serii BK mają otwarte końce, co pozwala na smarowanie przez wał i ułatwia montaż. Łożyska serii HK to łożyska zamknięte z uszczelnionym dolnym kołpakiem, który zapewnia dodatkową ochronę przed zanieczyszczeniami i zatrzymuje środek smarny.

Jaka twardość wału jest zalecana dla łożysk serii BK?

Zalecana twardość wału wynosi 58-62 HRC przy chropowatości powierzchni Ra ≤ 0,2 µm. Wał pełni funkcję bieżni wewnętrznej, dlatego właściwa twardość i wykończenie mają kluczowe znaczenie dla optymalnej wydajności łożyska i trwałości użytkowej.

Jak należy montować łożyska BK?

Wciśnij łożysko do oprawy za pomocą narzędzia montażowego stykającego się z pierścieniem zewnętrznym. Upewnić się, że otwór w obudowie mieści się w granicach tolerancji i jest wolny od zadziorów. Nigdy nie wywieraj siły na igły lub sprężynę ustalającą.

Jakie smarowanie jest zalecane do łożysk BK?

W większości zastosowań należy stosować smar litowy klasy 2 NLGI z dodatkami EP. W przypadku operacji wymagających dużych prędkości preferowane jest smarowanie olejem. Przed uruchomieniem upewnić się, że smar dotrze do powierzchni styku iglicy z bieżnią.

Tolerancja otworu obudowy

Zalecana tolerancja obudowy wynosi H7 dla zastosowań standardowych. W środowiskach o dużych wibracjach należy zastosować obudowę P6.

Przygotowanie wału

Upewnić się, że wał jest oszlifowany i hartowany do 58-62 HRC z wykończeniem powierzchni Ra ≤ 0,2 µm. Usuń ostre krawędzie i zadziory.

Przechowywanie

Przechowywać w oryginalnym opakowaniu, w suchym środowisku o stabilnej temperaturze. Unikaj narażenia na wilgoć i żrące chemikalia.

Smarowanie

Przed montażem nałóż smar na wał i zestaw igieł. W przypadku zastosowań uszczelnionych należy zapewnić odpowiednią objętość wypełnienia smarem.

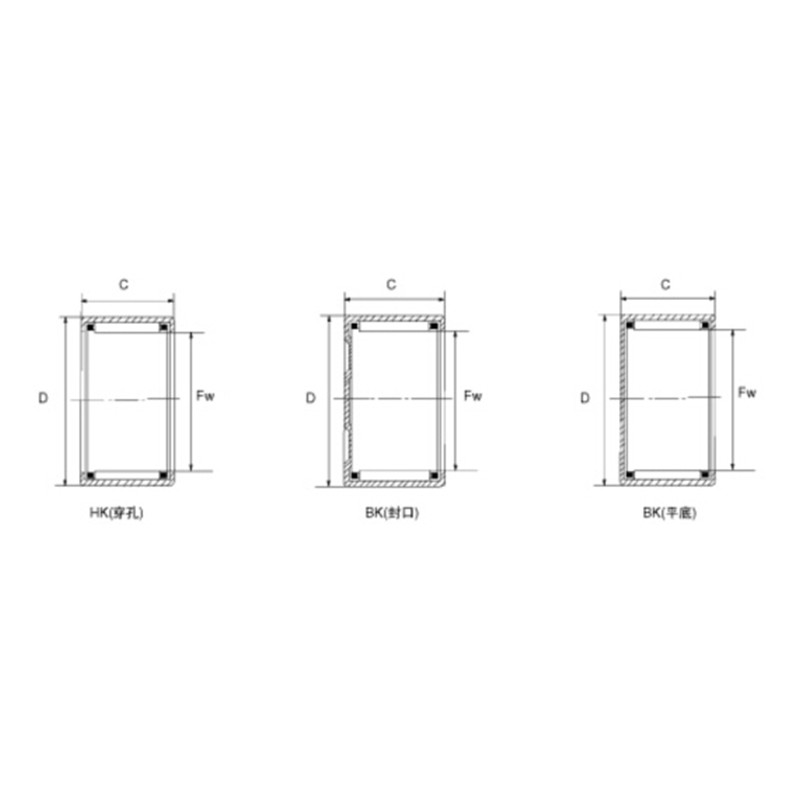

Oznaczenie łożyska		Średnica wału (mm)	Waga (kg)	Wymiary graniczne (mm)			Podstawowe obciążenie znamionowe (N)		Prędkość graniczna (rpm)
Aktualny kod	Oryginalny kod	Średnica wału (mm)	Waga (kg)	Fw	D	C	Dynamiczny	Statyczny	Olej
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Kwiecień 1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
