Seria 33200 zwężane łożyska wałka są typem łożyska powszechnie stosowanym w zastosowaniach o wytrzymałości i bardzo precyzyjnej. Ten rodzaj łożyska składa się z wewnętrznego pierścienia, zewnętrznego pierścienia, wałków i klatki oraz ma doskonałą pojemność obciążenia i odporność na zużycie. Jego konstrukcja pozwala łożyskowi wytrzymać obciążenia promieniowe i osiowe podczas pracy i nadaje się do użytku w samochodach, maszynach inżynierskich, kolei i innych polach. Stożone rolki z serii 33200 zapewniają większy obszar kontaktu, co poprawia pojemność nośną i stabilność operacyjną. Ta seria łożysk jest zwykle wykonana z wysokiej jakości stali stopowej i ma doskonałą odporność na ciepło i odporność na korozję, zapewniając ich niezawodność w trudnych środowiskach pracy. Ponadto znormalizowany konstrukcja łożysk z serii 33200 ułatwia wymianę i konserwację oraz zmniejsza koszty użytkowania.
. Stożone łożysko serii 33200 to wysokowydajne, precyzyjne łożysko toczące się odpowiednio do różnych zastosowań przemysłowych i mechanicznych. Jego konstrukcja łączy pojemność obciążenia promieniowego i osiowego, aby wytrzymać wysokie obciążenia i osiągnąć płynne działanie. Ta seria łożysk jest szeroko stosowana w urządzeniach motoryzacyjnych, przemysłowych, lotniczej, energii i innych dziedzin.
1. Pojemność super obciążenia
Zoptymalizowana konstrukcja styku rolka i żebra poprawia jednorodność rozkładu obciążenia i zwiększa dynamiczną pojemność obciążenia o 20% w porównaniu ze standardowymi łożyskami.
Nadaje się do środowisk wstrząsowych i wibracji (takich jak maszyny wydobywcze, ciężkie ciężarówki).
2. Rozszerzone życie serwisowe
Specjalny proces obróbki cieplnej (technologia karbwonitridingowa) zwiększa twardość powierzchni (HRC 60) i zwiększa żywotność zmęczeniową o 30%.
Opcje powlekania odporne na zgunę (takie jak fosfor się lub gatowanie cynkowe) są odpowiednie do środowisk wilgotnych lub żrących.
3. Precyzyjne działanie i niskie zużycie energii
Dokładność poziomu ISO P5 (opcjonalnie P4) zmniejsza utratę tarcia i pomaga sprzętowi oszczędzać energię nawet o 15%.
Regulowana konstrukcja obciążenia wstępnego, aby spełnić precyzyjne wymagania transmisji (takie jak wrzeciona narzędzi maszynowych).
4. Wielofunkcyjna zdolność adaptacyjna
Zapewnij rozmiary imperialne i metryczne (takie jak 33205, 33206, 33212 itd.), Kompatybilne z marek głównego nurtu i modeli wymiennych.
Dostosowanie wsparcia (uszczelki, tłuszcz, materiały).
Obszary aplikacji
Przemysł motoryzacyjny: używany do motoryzacyjnych różnic, skrzyni biegów, silników itp.
Maszyny przemysłowe: takie jak maszyny, przenośniki, pompy, wentylatory itp.
Sprzęt energetyczny: takie jak generatory, turbiny, sprężarki itp.
Aerospace: Używany do kluczowych komponentów, takich jak silniki samolotów i koła zębate.
Urządzenia gospodarstwa domowego: takie jak pralki, lodówki, klimatyzatory itp.
Parametry produktu

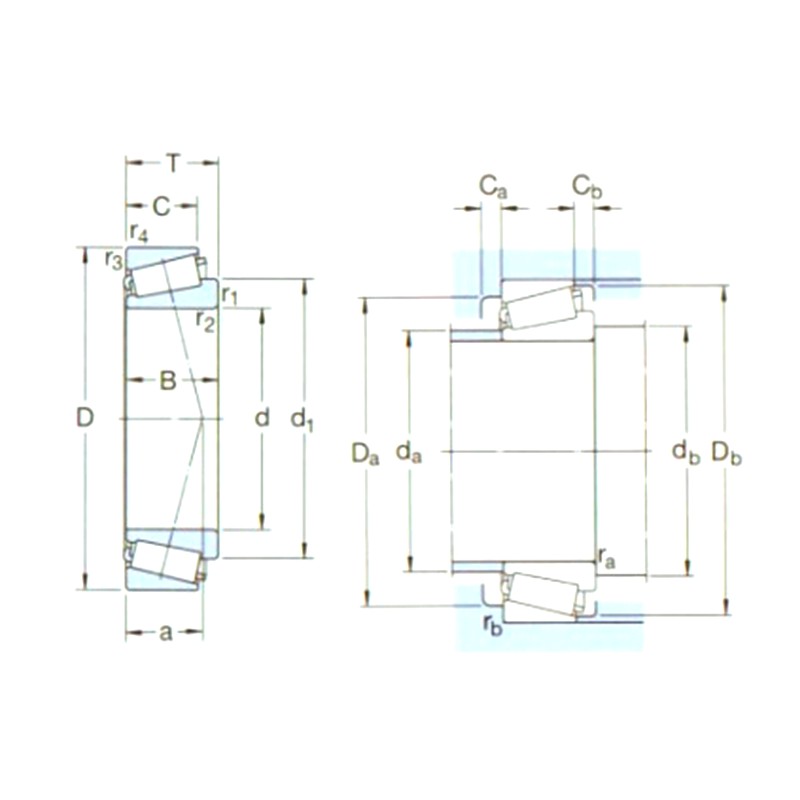

| OznAczminie | Główne wymiary （mm） | PoDstawowe oceny obciążenia （kN） | Pu | Oceny prędkości （RPM） | Waga (kg) | ISO335 | Wymiary （mm） | Wymiary tytułu i filetu （mm） | Wartość | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | DYC (CR) | STC (COR) | Oceny prędkości | Ograniczanie prędkości | Wymiary (ABMA) | d | D1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | DA (Max) | db (min) | Da (min) | DA (Max) | Db (min) | CA (min) | CB (min) | RA (Max) | RB (Max) | e | Y | Yo | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2de | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2de | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2de | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 160 | 3ee | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 205 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213TN9/Q. | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 205 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3ee | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3ee | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3ee | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3ee | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2 GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
