Seria 23200

Łożyska baryłkowe serii 23200 to rodzaj łożysk odpowiednich do warunków dużych obciążeń i obciążeń udarowych, o doskonałych właściwościach samonastawnych, które mogą automatycznie regulować błąd kątowy generowany przez łożysko z powodu niewspółosiowości wału lub niewspółosiowości obudowy. Rolki tych łożysk mają kształt kulisty, a bieżnie pierścieni wewnętrznego i zewnętrznego są również kuliste, co pozwala im skutecznie rozkładać obciążenia, zmniejszać tarcie i zużycie oraz wydłużać żywotność. Seria 23200 jest powszechnie stosowana w dziedzinach przemysłowych, takich jak maszyny górnicze, sprzęt metalurgiczny, przenośniki i ciężkie maszyny, które mogą utrzymać stabilną pracę w trudnych warunkach i dostosować się do wymagań pracy przy dużych prędkościach i ekstremalnych temperaturach.

Wyślij zapytanie

Łożysko baryłkowe serii 23200

Łożysko baryłkowe serii 23200 przenosi obciążenia promieniowe i dwukierunkowe obciążenia osiowe dzięki dwurzędowej symetrycznej konfiguracji rolek. Pierścień zewnętrzny zawiera sferyczną bieżnię, która umożliwia samonastawność, kompensując niewspółosiowość kątową pomiędzy wałem a obudową. Seria ta charakteryzuje się zoptymalizowaną geometrią rolek z obrobionym maszynowo mosiężnym lub stalowym koszykiem, który utrzymuje odstęp rolek w zmiennych warunkach obciążenia. Łożysko pracuje w zakresie temperatur od -30°C do 150°C w przypadku standardowych stalowych ustalaczy. Każda jednostka zawiera profil logarytmiczny na rolkach i bieżniach, aby zmniejszyć naprężenia krawędziowe. Grupa luzu wewnętrznego CN jest standardem, a C3 i C4 są dostępne na zamówienie. Nośności są zgodne z metodami obliczeniowymi ISO 281.

Podstawowe zalety

Kompensacja niewspółosiowości do 2 stopni w warunkach statycznych lub 1,5 stopnia w trybie dynamicznym
Dwurzędowy układ rolek rozkłada obciążenia promieniowe na dwie linie jezdne
Wymienne parametry wymiarowe zgodnie z normą ISO 15:2017
Całkowicie hartowana stal łożyskowa o twardości powierzchni 58-62 HRC
Zdejmowany pierścień wewnętrzny do montażu na tulejach wciąganych cylindrycznych lub stożkowych

Charakterystyka produktu

Zakres średnicy otworu	40 mm do 200 mm
Zakres średnic zewnętrznych	80 mm do 420 mm
Zakres szerokości	23 mm do 138 mm
Nośność dynamiczna (C)	98 kN do 1680 kN
Nośność statyczna (C0)	127 kN do 2360 kN
Prędkość graniczna (smar)	2000 obr/min do 5000 obr/min
Prędkość graniczna (olej)	2600 obr/min do 6700 obr/min
Opcje materiału klatki	Mosiądz, stal, poliamid
Klasy luzu wewnętrznego	CN, C3, C4

Scenariusze zastosowań

Przesiewacze wibracyjne i napędy mimośrodowe w obróbce kruszywa
Przekładnie przemysłowe z wymaganiami dotyczącymi ugięcia wału
Wały główne turbin wiatrowych i mechanizmy odchylenia/pochylenia
Rolki do produkcji papieru i cylindry suszące
Przenośniki górnicze o dużych rozpiętościach wałów
Urządzenia do ciągłego odlewania stali

Często zadawane pytania

Jaka metoda smarowania dotyczy serii 23200?

Smarowanie smarem kompleksowym mydłem litowym klasy 2 lub 3 NLGI jest standardem dla prędkości poniżej 70% prędkości granicznej. Smarowanie obiegiem oleju lub kąpielą olejową ma zastosowanie, gdy temperatura robocza przekracza 100°C lub prędkości zbliżają się do wartości granicznej.

Jak wybrać właściwy luz wewnętrzny?

Luz CN odpowiada normalnym temperaturom pracy od 20°C do 80°C w przypadku wałów stalowych. Luz C3 ma zastosowanie, gdy różnica temperatur pomiędzy pierścieniem wewnętrznym a oprawą przekracza 15°C lub gdy pasowanie wciskowe przekracza 0,05% średnicy wału.

Co wskazuje na konieczność wymiany łożyska?

Wzrost amplitudy drgań roboczych przekraczający progi ISO 10816-3, wzrost temperatury obudowy łożyska powyżej 95°C przy stałym obciążeniu lub słyszalne metaliczne zgrzytanie podczas obrotu.

Środki ostrożności dotyczące instalacji

Sposób montażu

Użyj nagrzewnicy indukcyjnej, aby równomiernie rozszerzyć pierścień wewnętrzny. Maksymalna temperatura nagrzewania ograniczona do 110°C dla standardowej stali łożyskowej. Nie przekraczać 120°C, aby uniknąć wpływu odpuszczania na twardość.

Zalecenia dotyczące dopasowania wału

W przypadku wałów obrotowych należy stosować pasowanie wciskowe z tolerancją f6 lub m6. W przypadku wałów stacjonarnych należy zastosować pasowanie przejściowe h6 lub h7. Tolerancja otworu oprawy zalecana jako H7 dla opraw dzielonych lub P6 dla obudów pełnych.

Okres smarowania

Smarować ponownie co 1000 godzin pracy lub co trzy miesiące w normalnych warunkach. W przypadku temperatur otoczenia powyżej 70°C należy skrócić odstęp między kolejnymi smarowaniami do 500 godzin.

Warunki przechowywania

Przechowywać w oryginalnym opakowaniu z nienaruszonym inhibitorem korozji. Wilgotność otoczenia poniżej 65% RH, zakres temperatur 0°C do 40°C. Unikaj układania w stosy więcej niż trzech palet.

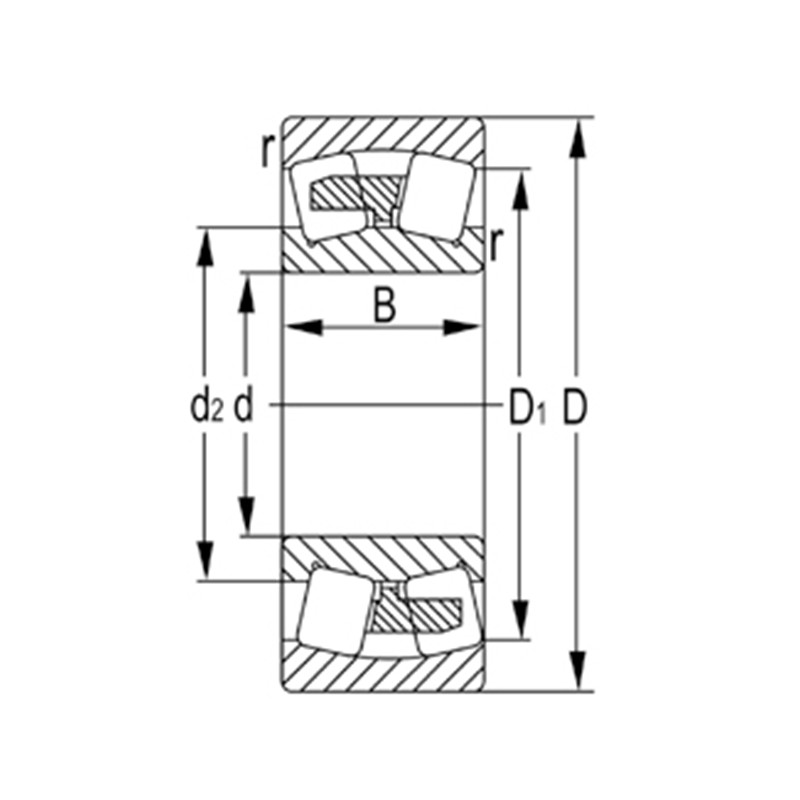

Oznaczenie	Główne wymiary (mm)				Podstawowe obciążenia znamionowe (KN)		Ograniczona prędkość (rpm)		Waga
Oznaczenie	d	D	B	rs min	Dynamiczny (Cr)	Statyczny (Cor)	Smar	Olej	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
