GEBK...Łożysko ślizgowe sferyczne S: wysoka nośność i tolerancja na niewspółosiowość

GEBK...S

GEBK...Łożysko ślizgowe sferyczne S jest łożyskiem o wysokiej wydajności, szeroko stosowanym w różnych urządzeniach mechanicznych. Ten rodzaj łożyska składa się z pierścienia wewnętrznego, pierścienia zewnętrznego i kulistej powierzchni ślizgowej. Wytrzymuje duże obciążenia osiowe i promieniowe oraz zapewnia doskonałą dokładność i stabilność ruchu. Jego unikalna konstrukcja ułatwia instalację i konserwację, skutecznie zmniejsza tarcie i zużycie oraz wydłuża żywotność. GEBK...Łożyska ślizgowe sferyczne S wykonane są z wysokiej jakości materiałów, charakteryzują się dobrą odpornością na korozję i wysoką odpornością na temperaturę, a także nadają się do pracy w trudnych warunkach. Ponadto jego zdolność do samocentrowania pozwala sprzętowi utrzymać dobre warunki pracy w przypadku niewielkiej nierównowagi. Jest szeroko stosowany w samochodach, maszynach przemysłowych, lotnictwie i innych dziedzinach i stanowi ważny element osiągania wydajnej i niezawodnej pracy.

Wyślij zapytanie

GEBK...S Sferyczne łożysko ślizgowe - wysoka nośność i tolerancja na niewspółosiowość

Cechy produktu

Wysoka ocena obciążenia: Zaprojektowany tak, aby wytrzymać znaczne obciążenia promieniowe i osiowe, odpowiedni do ciężkich zastosowań przemysłowych.
Zdolność do samonastawnego ustawiania: Sferyczny pierścień wewnętrzny może kompensować niewspółosiowość kątową, zmniejszając naprężenia krawędziowe i wydłużając żywotność w nieidealnych instalacjach.
Odporność na korozję: Dostępne z powłokami powierzchniowymi chroniącymi przed korozją środowiskową, odpowiednie do stosowania w wilgotnych lub narażonych chemicznie środowiskach.
Obsługa bezobsługowa: Powierzchnie ślizgowe są smarowane kompozytem PTFE, co eliminuje potrzebę regularnego ponownego smarowania w większości warunków pracy.

Opis produktu

GEBK...Sferyczne łożysko ślizgowe S zostało zaprojektowane tak, aby zapewnić niezawodną wydajność w zastosowaniach wymagających wysokiego statycznego i dynamicznego podparcia obciążenia z możliwością dostosowania się do niewspółosiowości kątowej. Łożysko to, wyprodukowane zgodnie z normami DIN ISO 12240-1, ma przesuwną powierzchnię styku kompozytu stal-PTFE. Stalowy pierścień zewnętrzny jest precyzyjnie obrobiony, natomiast pierścień wewnętrzny jest chromowany i szlifowany. Taka konfiguracja zapewnia powierzchnię ślizgową o niskim tarciu i długą żywotność, zmniejszając koszty konserwacji operacyjnej dla producentów maszyn i operatorów sprzętu. GEBK...Seria S jest powszechnie określana w projektach maszyn budowlanych, cylindrów hydraulicznych i sprzętu rolniczego.

Obszary zastosowań

To sferyczne łożysko ślizgowe jest przeznaczone do różnych zastosowań przemysłowych, w których kluczowe znaczenie ma solidna wydajność i tolerancja na niewspółosiowość. Typowe przypadki użycia obejmują:

Połączenia cylindrów hydraulicznych w sprzęcie budowlanym i górniczym.
Złącza obrotowe i stawy w ciężkich maszynach rolniczych.
Układy zawieszenia i mechanizmy kierownicze w pojazdach użytkowych.
Automatyka przemysłowa i robotyka do precyzyjnego przemieszczania się pod obciążeniem.
Elementy konstrukcyjne w projektach inżynierii lądowej, takie jak mosty i tamy.

FAQ - Często zadawane pytania dotyczące GEBK...S Sferyczne łożyska ślizgowe

1. Jaka jest różnica między GEBK...S i standardowy GE...DO łożysko i jak wybrać odpowiednie dla konkretnego zastosowania?

Podstawowa różnica polega na wymaganiach dotyczących smarowania i konserwacji. Standardowy GE...Łożysko ślizgowe sferyczne DO stal na stali wymaga regularnego smarowania, dzięki czemu nadaje się do zastosowań o dużym obciążeniu i określonym harmonogramie konserwacji. Natomiast GEBK...Łożysko kompozytowe ze stali S na PTFE jest przeznaczone do pracy bezobsługowej. Dzięki temu jest to bardziej odpowiedni wybór do zastosowań, w których dostęp do ponownego smarowania jest utrudniony lub niemożliwy lub w których należy zminimalizować koszty konserwacji. Wybór pomiędzy nimi zależy od konkretnych warunków pracy, w tym rodzaju obciążenia, prędkości, czynników środowiskowych i strategii konserwacji. Zalecamy szczegółowe omówienie konkretnych wymagań dotyczących łożysk z naszym zespołem sprzedaży technicznej w celu optymalnego wyboru produktu.

2. Jak robi GEBK...Tolerancja niewspółosiowości łożyska S wpływa na jego żywotność, a jaki jest jego zakres temperatur pracy?

Zdolność GEBK do samonastawnego ustawiania...Seria S pomaga zapobiegać przedwczesnym awariom, dostosowując się do rozbieżności kątowych, które mogą wynikać z niedokładności otworu obudowy lub ugięcia wału. Możliwość ta zapewnia równomierne rozłożenie obciążenia na powierzchniach ślizgowych, co z kolei zmniejsza lokalne naprężenia i wydłuża żywotność łożyska. Zakres temperatur pracy tego łożyska wynosi zazwyczaj od -50°C do 150°C. Jednakże na dokładną wydajność, szczególnie w odniesieniu do nośności statycznej, mogą wpływać ekstremalne temperatury. W przypadku zastosowań działających w górnych lub dolnych granicach tego zakresu lub w środowiskach o zmiennej temperaturze istotne jest zapoznanie się ze szczegółowymi kartami danych technicznych. Nasi inżynierowie mogą zapewnić bezpłatną analizę opartą na konkretnych profilach temperatury i obciążenia.

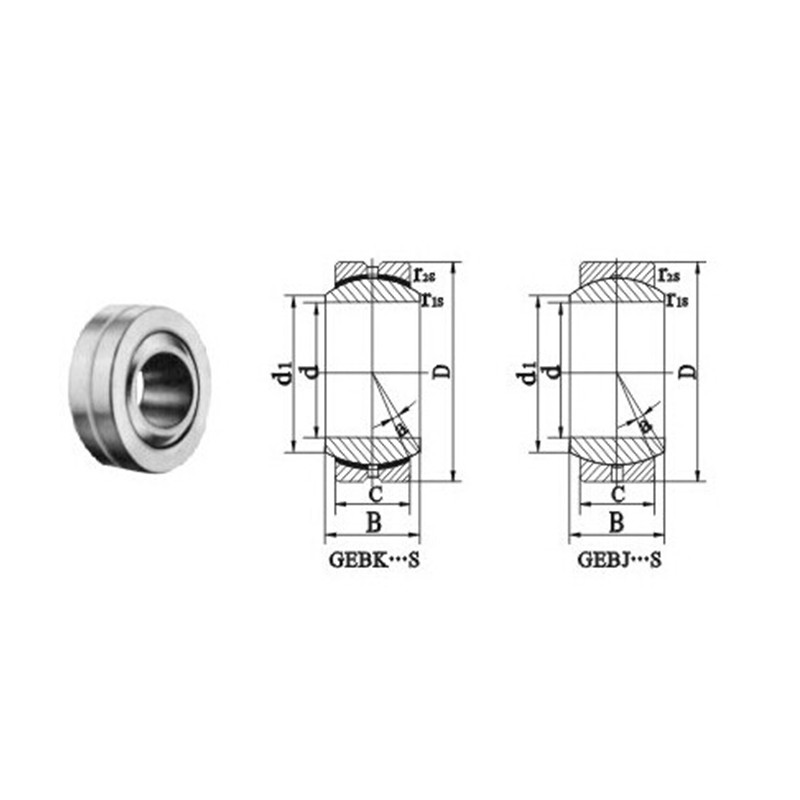

Oznaczenie	Wymiary (mm)							Oceny obciążenia (KN)		α· ≈	Waga (kg)
Oznaczenie	d	D	B	C	d1 min	r1s min	r2s min	C	CO	α· ≈	Waga (kg)
GEBK5S	5	16	8	6	7.7	0.3	0.3	3.3	7.8	13	0.009
GEBK6S	6	18	9	6.75	9	0.3	0.3	4.3	9.8	13	0.013
GEBK8S	8	22	12	9	10.4	0.3	0.3	6.8	16	14	0.024
GEBK10S	10	26	14	10.5	12.9	0.3	0.6	10	23	14	0.039
GEBK12S	12	30	16	12	15.4	0.3	0.6	13	31	13	0.058
GEBK14S	14	34	19	13.5	16.9	0.3	0.6	17	40	16	0.084
GEBK16S	16	38	21	15	19.4	0.3	0.6	21	50	15	0.111
GEBK18S	18	42	23	16.5	21.9	0.3	0.6	26	61	15	0.16
GEBK20S	20	46	25	18	24.4	0.3	0.6	31	73	15	0.21
GEBK22S	22	50	28	20	25.8	0.3	0.6	38	88	15	0.26
GEBK25S	25	56	31	22	29.6	0.6	0.6	47	110	15	0.39
GEBK30S	30	66	37	25	34.8	0.6	0.6	63	148	17	0.61
GEBJ5S	5	13	8	6	7.7	0.3	0.3	3.2	9	13	0.007
GEBJ6S	6	16	9	6.75	9	0.3	0.3	4.1	12	13	0.01
GEBJ8S	8	19	12	9	10.4	0.3	0.3	6.5	20	13	0.016
GEBJ10S	10	22	14	10.5	12.9	0.3	0.6	9.6	28	13	0.031
GEBJ12S	12	26	16	12	15.4	0.3	0.6	12	37	13	0.055
GEBJ14S	14	28	19	13.5	16.9	0.3	0.6	16	49	15	0.078
GEBJ16S	16	32	21	15	19.4	0.3	0.6	20	61	15	0.095
GEBJ18S	18	35	23	16.5	21.9	0.3	0.6	25	74	15	0.14
GEBJ20S	20	40	25	18	24.4	0.3	0.6	30	89	15	0.18
GEBJ22S	22	42	28	20	25.8	0.3	0.6	36	108	15	0.21
GEBJ25S	25	47	31	22	29.6	0.6	0.6	45	130	15	0.35
GEBJ30S	30	55	37	25	34.8	0.6	0.6	61	178	15	0.56
