Dostosowanym GE...LO Automatyczna transmisja sferyczne równinowe łożysko Producentem, Fabryką

GE...LO

Łożyska ślizgowe przegubowe GE...LO to łożyska o wysokiej wydajności, szeroko stosowane w inżynierii mechanicznej i automatyce. Jego konstrukcja umożliwia łożyskom wytrzymywanie obciążeń w wielu wymiarach i dostosowywanie się do złożonych środowisk pracy. Ta seria łożysk jest wykonana z wysokiej jakości materiałów i ma doskonałą odporność na zużycie i korozję, co może skutecznie przedłużyć ich żywotność. Ponadto łożyska GE...LO mają właściwości samosmarujące, co zmniejsza koszty konserwacji i przestoje oraz poprawia wydajność pracy sprzętu. Jego unikalna konstrukcja styku sferycznego wytrzymuje duże obciążenia promieniowe i osiowe i nadaje się do pracy w warunkach wibracji i wstrząsów. Jest szeroko stosowany w przemyśle lotniczym, samochodowym, sprzęcie metalurgicznym i innym sprzęcie przemysłowym, aby zapewnić stabilne i niezawodne wsparcie dla różnych maszyn.

Wyślij zapytanie

KULISTE GŁADKIE · SAMOCHODOWE · BEZOBSŁUGOWE

GE...LO Łożysko ślizgowe sferyczne automatycznej skrzyni biegów

samosmarujące stal na PTFE tolerancyjny na niewspółosiowość

Łożyska ślizgowe przegubowe serii GE...LO zostały zaprojektowane specjalnie do zastosowań w automatycznych skrzyniach biegów, gdzie ruch oscylacyjny, duże obciążenia i ograniczony dostęp konserwacyjny są czynnikami krytycznymi. Łożysko wyposażone w kompozytową powierzchnię ślizgową ze stali na PTFE zapewnia bezobsługową pracę z doskonałą odpornością na zużycie i niskimi współczynnikami tarcia. Sferyczna konstrukcja pierścienia wewnętrznego kompensuje niewspółosiowość kątową pomiędzy wałem a obudową, zmniejszając naprężenia działające na otaczające elementy przekładni. Łożysko jest wstępnie nasmarowane specjalnym smarem, który pozostaje skuteczny w szerokim zakresie temperatur od -40°C do 150°C. Oznaczenie LO wskazuje, że łożysko jest wyposażone w rowek smarowy i otwory w pierścieniu zewnętrznym, umożliwiające w razie potrzeby dosmarowanie. Typowe zastosowania obejmują czopy selektora zmiany biegów, przeguby łączące i punkty mocowania siłownika w nowoczesnych automatycznych skrzyniach biegów.

Powierzchnia ślizgowa z kompozytu PTFE

Złącze stal-PTFE zapewnia niskie tarcie i bezobsługową pracę oraz doskonałą odporność na zużycie pod obciążeniami oscylacyjnymi.

Kompensacja niewspółosiowości

Sferyczny pierścień wewnętrzny kompensuje niewspółosiowość kątową do 6 stopni, zmniejszając obciążenie elementów przekładni i połączeń.

Możliwość ponownego smarowania

Oznaczenie LO obejmuje rowek smarowy i otwory w pierścieniu zewnętrznym do opcjonalnego ponownego smarowania w wymagających zastosowaniach.

Szeroki zakres temperatur

Działa w temperaturach od -40°C do 150°C, jest kompatybilny z płynem do automatycznych skrzyń biegów (ATF) i ekstremalnymi zmianami temperatur.

Specyfikacje techniczne

Średnica otworu 10 mm - 50 mm

Średnica zewnętrzna 20 mm - 75 mm

Zakres szerokości 8mm - 28mm

Powierzchnia ślizgowa Kompozyt stal na PTFE

Kąt nieprawidłowego ustawienia Do 6 stopni

Nośność dynamiczna 12 kN - 80 kN

Nośność statyczna 25 kN - 160 kN

Zakres temperatur -40°C do 150°C

Funkcja smarowania LO (otwory rowkowe w pierścieniu zewnętrznym)

Materiał GCr15/SAE 52100 z powłoką PTFE

Scenariusze zastosowań

Selektor zmiany biegów obraca się

Punkty obrotowe dźwigni zmiany biegów w korpusach zaworów automatycznej skrzyni biegów i mechanizmach zmiany biegów.

Punkty mocowania siłownika

Punkty podparcia siłowników hydraulicznych i elektrycznych sterujących włączaniem sprzęgła i biegów.

Połączenia łączące

Punkty połączeń pomiędzy elementami przekładni wymagające ograniczonego ruchu kątowego.

Zespoły pomp i zaworów

Wsparcie dla sworzni pompy hydraulicznej i elementów mechanizmu rozrządu w automatycznych skrzyniach biegów.

Zapytania techniczne

Co oznacza oznaczenie LO w łożyskach GE...LO?

LO oznacza, że łożysko jest wyposażone w rowek smarowy i otwory smarowe w pierścieniu zewnętrznym. Pozwala to na ponowne smarowanie w okresach międzyobsługowych, jeśli zastosowanie wymaga dłuższych cykli konserwacyjnych lub jeśli łożysko jest narażone na wysoki poziom zanieczyszczeń.

Jaka jest typowa żywotność łożysk GE...LO?

W normalnych warunkach pracy, przy właściwym ułożeniu i obciążeniu, łożyska GE...LO zapewniają żywotność przekraczającą 500 000 cykli oscylacji. Powierzchnia ślizgowa z kompozytu PTFE zapewnia doskonałą odporność na zużycie i utrzymuje niskie tarcie przez cały okres eksploatacji łożyska.

Czy łożyska GE...LO mogą pracować bez dosmarowywania?

Tak, powierzchnia ślizgowa z kompozytu PTFE zapewnia naturalne smarowanie, dzięki czemu łożysko nie wymaga konserwacji w większości zastosowań. Funkcja LO jest opcjonalną możliwością w przypadku trudnych warunków pracy, a nie wymogiem w przypadku normalnej pracy.

Jaki jest maksymalny kąt niewspółosiowości łożysk GE...LO?

Łożyska GE...LO mogą kompensować niewspółosiowość kątową pomiędzy wałem a obudową wynoszącą do 6 stopni. Przekroczenie tego limitu może spowodować obciążenie krawędzi oraz zmniejszyć wydajność i żywotność łożyska.

Twardość wału

Zalecana twardość wału wynosi 58-62 HRC przy chropowatości powierzchni Ra ≤ 0,4 µm dla optymalnej wydajności kompozytu PTFE.

Tolerancja otworu obudowy

Zalecana tolerancja obudowy wynosi H7 dla zastosowań standardowych. Upewnij się, że otwór jest wolny od zadziorów i ostrych krawędzi.

Kompatybilność smarowania

Kompozyt PTFE jest kompatybilny z większością płynów do automatycznych skrzyń biegów. Unikaj rozpuszczalników i agresywnych środków chemicznych, które mogą uszkodzić warstwę PTFE.

Przechowywanie

Przechowywać w oryginalnym opakowaniu, w czystym i suchym pomieszczeniu. Unikaj narażenia na kurz i zanieczyszczenia, które mogą osadzić się w powierzchni PTFE.

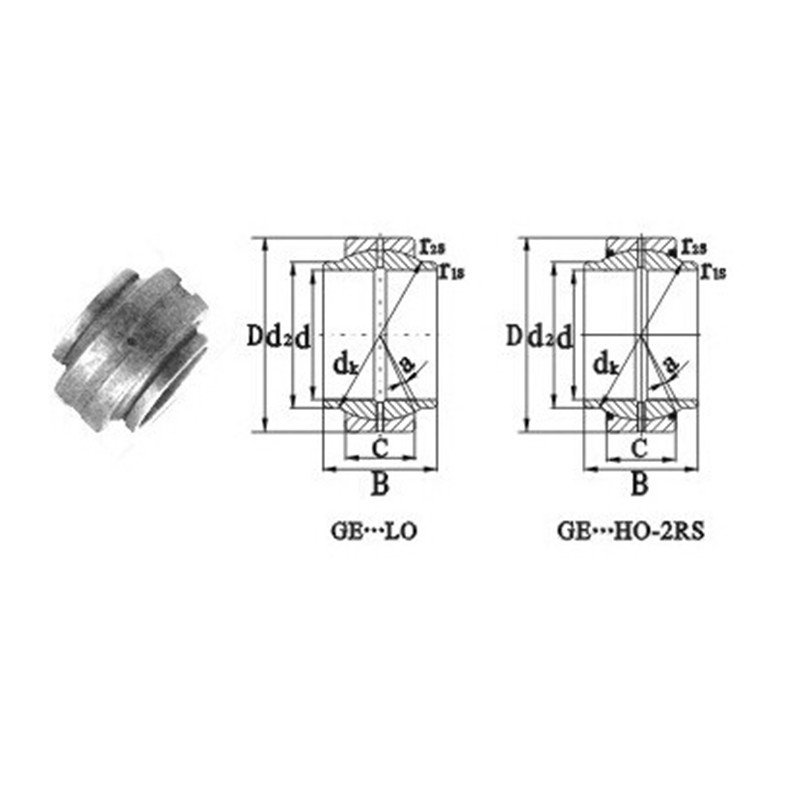

Oznaczenie	Wymiary (mm)	α · ≈	Nośność (KN)	Waga (kg)
d	d2 min	D	B	C	nie wiem	r1s min	r2s min	C	CO
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
