Dostosowanym Seria UCT Łożyska kulkowe poduszki Producentem, Fabryką

Seria UCT

The Łożyska kulkowe blokowe serii UCT , często określane jako łożyska zespołu odbierającego, składają się z precyzyjnie obrobionego elementu typu UCT obudowa z żeliwa i łożysko ze stali chromowanej GCR15 o sferycznej średnicy zewnętrznej. Ta specyficzna konfiguracja została zaprojektowana w celu ułatwienia regulacji naprężenia i osiowania wałów w układach mechanicznych. Obudowa posiada przesuwne szczeliny po bokach, umożliwiające przesuwanie całego urządzenia wzdłuż ramy lub szyny. Konstrukcja ta jest zasadniczo stosowana do utrzymywania napięcia paska lub regulacji odległości środkowej wałów obrotowych w systemach przenośników i zespołach przenoszenia mocy.

Wyślij zapytanie

SERjaA UCT · NAPIĘCIE · SAMONASTAWIANIE · KONSTRUKCJA PROWADNIC

Seria UCT Rama jednostki napinającej z wkładką łożyskową

regulacja przesuwu ramy sferyczny pierścień zewnętrzny wyposażona w smarowniczkę

Możliwość naprężenia strukturalnego

Zintegrowana konstrukcja prowadnicy ramy umożliwia regulację liniową, zapewniając stałe napięcie paska lub łańcucha bez konieczności całkowitego demontażu systemu.

Geometria samonastawna

Wewnętrzne łożysko samonastawne serii UC posiada sferyczny pierścień zewnętrzny, który pasuje do wklęsłego otworu oprawy, kompensując drobne niewspółosiowość wałów lub niedokładności montażu.

Dynamiczne zarządzanie obciążeniem

Bieżnie wewnętrzne i kulki, wykonane z wysokowęglowej stali łożyskowej chromowej, zapewniają równomierny rozkład obciążenia przy różnych prędkościach obrotowych.

Skuteczność uszczelnienia i smarowania

Wyposażone w standardową smarowniczkę i wielowargowy system uszczelnień, jednostka zapobiega przedostawaniu się kurzu i wilgoci, zachowując jednocześnie środek smarny przez dłuższe okresy międzyobsługowe.

Charakterystyka techniczna

Materiał obudowy Żeliwo / stal tłoczona

Typ wkładu łożyskowego Seria UC (blokowanie śrubą ustalającą)

Zakres średnic wału 12 mm do 50 mm

Podróż dostosowawcza 25 mm do 60 mm

System uszczelniający Uszczelka filcowa wielowargowa

Złączka do smarowania Standardowa smarowniczka M6 / M8

Typowe scenariusze zastosowań przemysłowych

Systemy napinania przenośników

Stosowany na końcu przenośników taśmowych do regulacji naciągu taśmy i zapobiegania poślizgowi podczas transportu materiału.

Maszyny rolnicze

Stosowany w kombajnach i elewatorach zbożowych, gdzie położenie wału musi zostać skalibrowane dla różnych rodzajów upraw.

Linie tekstylne i pakujące

Zintegrowany z maszynami wymagającymi precyzyjnego śledzenia pasów i łańcuchów w środowiskach produkcyjnych o dużej prędkości.

Wentylatory i dmuchawy przemysłowe

Ułatwia osiowanie zespołów silników napędzanych paskiem, minimalizując wibracje i straty mocy.

Protokół instalacji i konserwacji

Weryfikacja wyrównania Przed zamontowaniem obudowy UCT upewnij się, że prowadnice ślizgowe są równoległe i wolne od zanieczyszczeń, aby zapobiec zakleszczeniu podczas regulacji.

Kalibracja momentu obrotowego Śruby ustalające należy dokręcać z określonym momentem obrotowym, aby zapobiec poślizgowi wału bez powodowania deformacji pierścienia wewnętrznego.

Częstotliwość smarowania W standardowych temperaturach pracy (-20°C do 100°C) smar należy uzupełniać w zależności od godzin pracy i poziomu zapylenia w środowisku.

Warunki przechowywania Zespoły należy przechowywać w suchym środowisku o kontrolowanej temperaturze, w oryginalnych opakowaniach antykorozyjnych, aby zapobiec korozji atmosferycznej powierzchni łożysk.

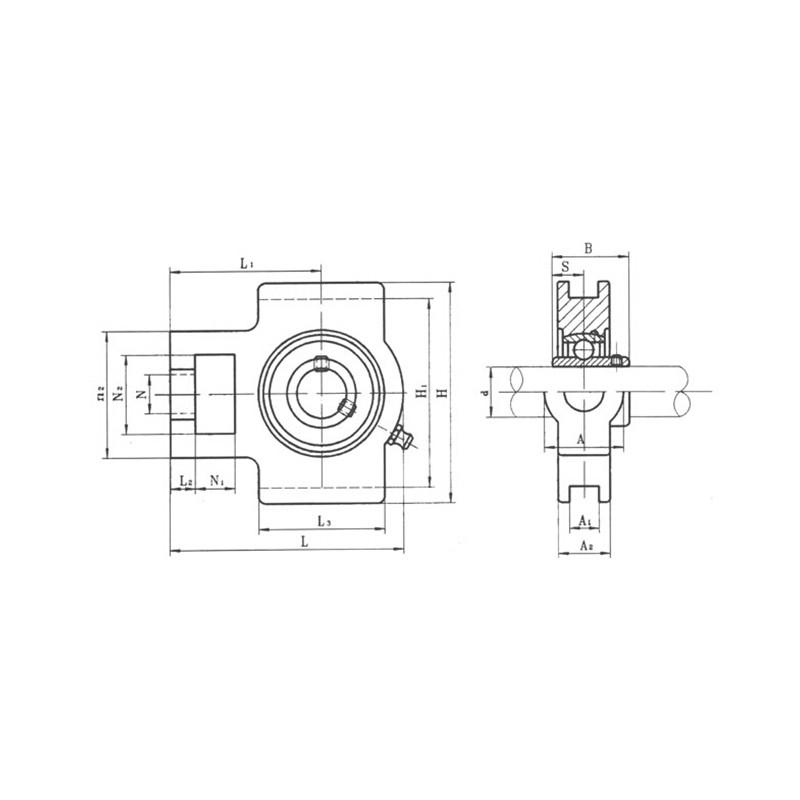

Modelka	Rozmiar (mm)																Typ łożyska	Typ domu	Waga (z siedziskiem)
Modelka	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Typ łożyska	Typ domu	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
