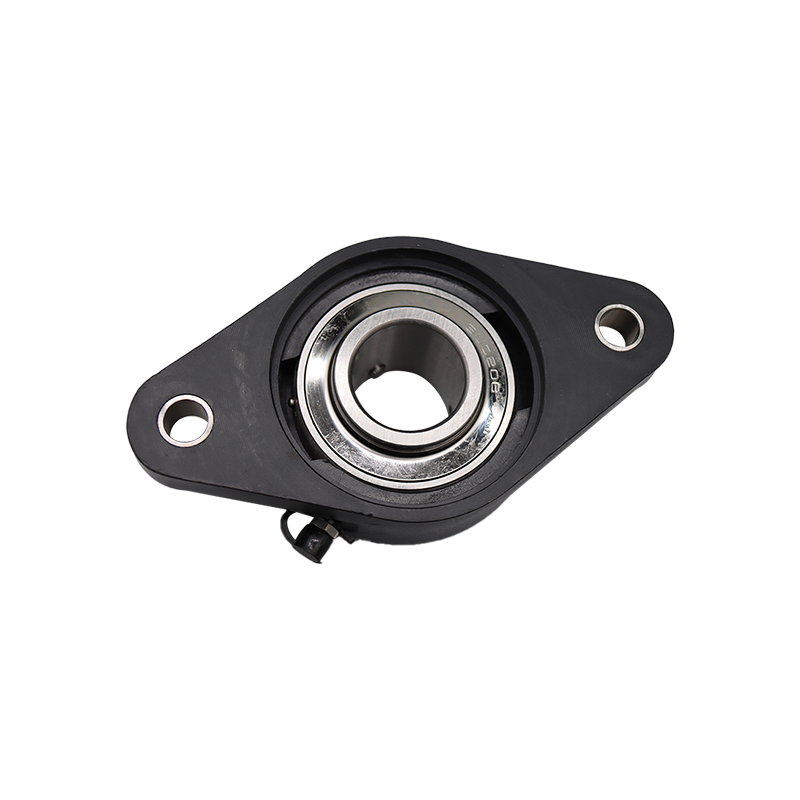

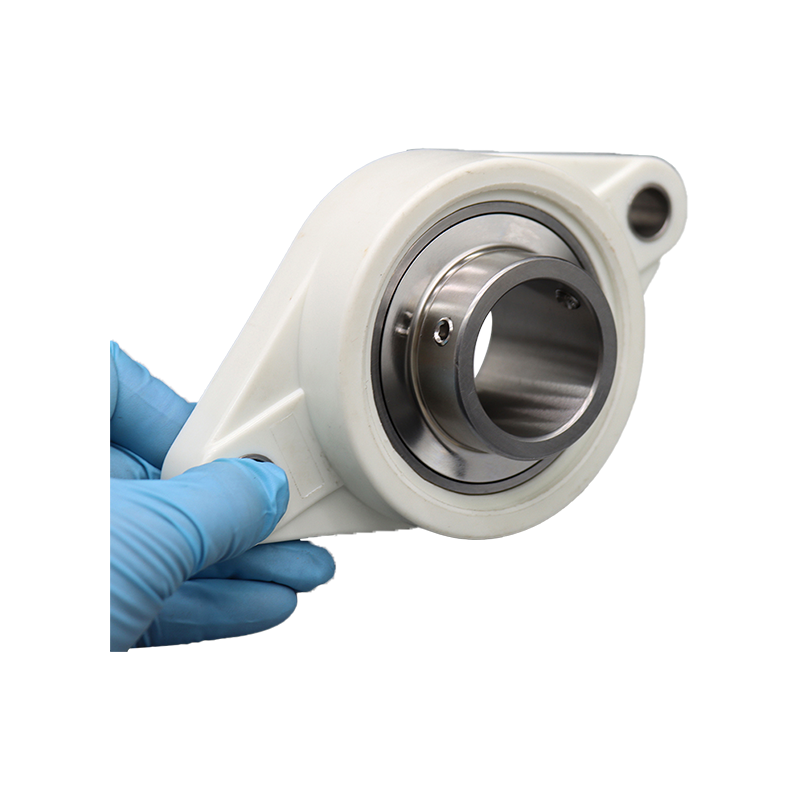

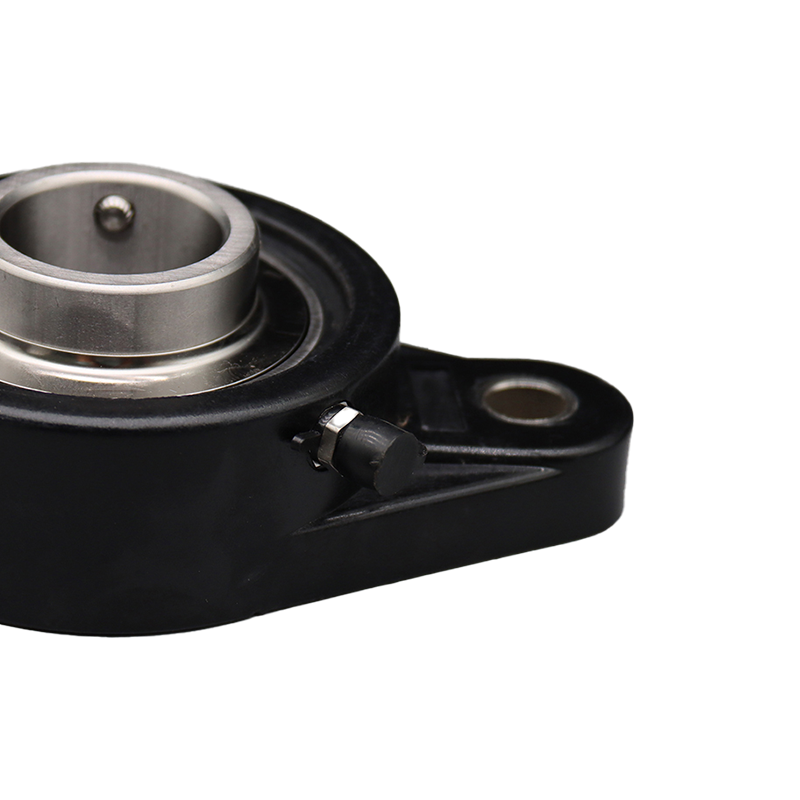

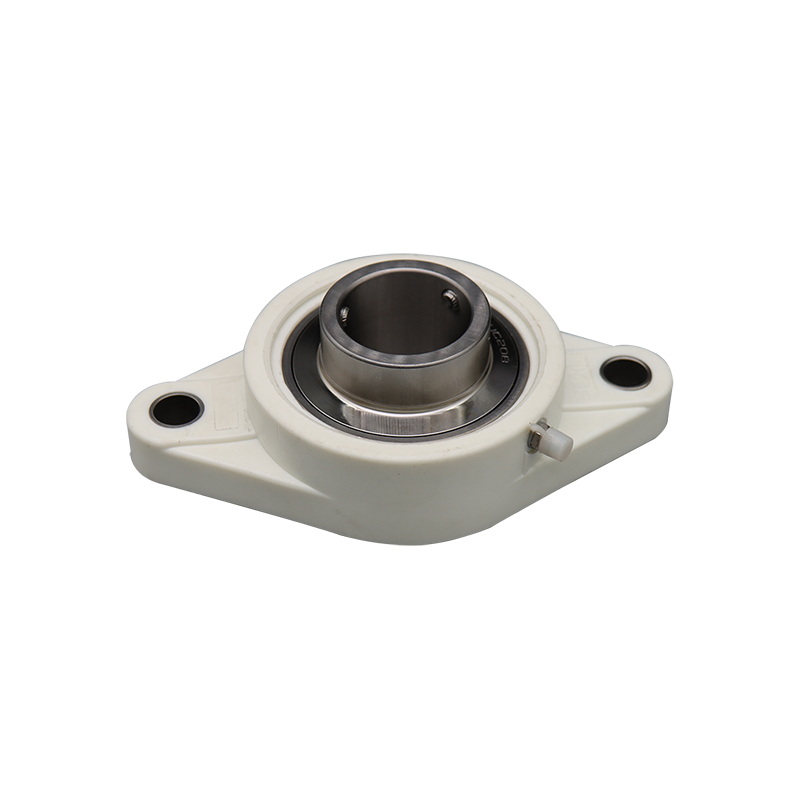

Seria UCFL

Łożyska blokowe poduszek serii UCFL - konfiguracja kołnierza dwuśrubowego

Seria łożysk typu pillow block firmy UCFL składa się z żeliwnej obudowy i kulistego pierścienia zewnętrznego na wkładce łożyska, zaprojektowanego do zastosowań wymagających dostosowania ustawienia i solidnego montażu. Seria UCFL zawiera konfigurację kołnierza z dwoma śrubami, zapewniając stabilność i rozkład obciążenia w kompaktowej obudowie. Wkładka łożyskowa jest zamocowana wewnątrz obudowy za pomocą blokady śrubowej. Produkt ten został zaprojektowany tak, aby spełniać standardy przemysłowe, oferując niezawodne rozwiązanie dla systemów przesyłu energii.

Cechy produktu

• Obudowa kołnierza z dwoma śrubami: Obudowa UCFL jest odlewana z wysokiej jakości żelaza, co zapewnia integralność strukturalną i odporność na odkształcenia pod obciążeniem. Dwuśrubowy wzór montażowy ułatwia bezpieczną i prostą instalację na ramach sprzętu.
• Sferyczny pierścień zewnętrzny: Wkładka łożyskowa ma kulistą średnicę zewnętrzną, co pozwala na początkowe niewspółosiowość wału podczas montażu. Funkcja ta umożliwia statyczne odchylenie kątowe do 2° bez pogorszenia wydajności.
• Mechanizm blokujący śrubę setową: Wewnętrzny pierścień łożyska jest przymocowany do wału za pomocą dwóch śrub ustalających ustawionych pod kątem 120°. Ta metoda blokowania zapewnia mocny chwyt wału, zapobiegając poślizgowi i utrzymując koncentryczność pod obciążeniami roboczymi.
• Wstępnie nasmarowane i uszczelnione: Każde łożysko jest wstępnie nasmarowane standardowym smarem do natychmiastowego użycia i jest wyposażone w uszczelki stykowe, aby zapobiec przedostawaniu się zanieczyszczeń i zatrzymywaniu smaru, wydłużając żywotność w różnych środowiskach pracy.

Obszary zastosowań

Produkt ten jest elementem technicznym przeznaczonym do stosowania w następujących układach i urządzeniach mechanicznych:

• Systemy przenośnikowe i urządzenia do transportu materiałów.
• Maszyny rolnicze, w tym narzędzia uprawowe i żniwne.
• Linie pakujące i rozlewnicze.
• Maszyny do produkcji tekstyliów.
• Wentylatory HVAC i dmuchawy przemysłowe.

Wspólne zapytania dotyczące zamówień publicznych

1. Jaka jest różnica między łożyskami bloku poduszkowego UCFL i UCF i kiedy powinienem wybrać jedno zamiast drugiego?

Podstawową różnicą jest konfiguracja montażu. The Seria UCFL posiada dwuśrubową, eliptyczną obudowę kołnierzową, podczas gdy seria UCF wykorzystuje czterośrubową, kwadratową obudowę kołnierzową. UCFL jest zwykle stosowany w zastosowaniach, w których przestrzeń montażowa jest ograniczona lub gdzie wzór dwóch śrub jest wystarczający do spełnienia wymagań obciążenia, na przykład na powierzchniach pionowych lub ramach maszyn. Z kolei seria UCF zapewnia bardziej stabilne mocowanie o większej nośności dzięki czterodrukowemu wzorowi. Wybór powinien opierać się na konkretnych wymaganiach dotyczących obciążenia i dostępnej przestrzeni montażowej Twojego projektu. Aby uzyskać szczegółową analizę obciążenia, nasz zespół wsparcia technicznego może pomóc w wyborze odpowiedniej serii i rozmiaru łożyska.

2. Jak określić prawidłowy rozmiar łożyska dla mojego wału i zapobiec przedwczesnej awarii spowodowanej niewspółosiowością lub wibracjami?

Wybór odpowiedniego rozmiaru łożyska, a konkretnie średnicy otworu (ID), ma kluczowe znaczenie dla zapewnienia prawidłowego dopasowania do wału. Zapobiega to powszechnym problemom, takim jak pełzanie łożyska lub uszkodzenie wału. Przedwczesną awarię spowodowaną niewspółosiowością łagodzi kulisty pierścień zewnętrzny łożyska UCFL, który kompensuje niewielką początkową niewspółosiowość statyczną. Jednakże nadmierna dynamiczna niewspółosiowość lub wibracje przekraczające nośność konstrukcyjną łożyska mogą prowadzić do skrócenia żywotności. Aby temu zapobiec, oblicz rzeczywiste obciążenie aplikacji, prędkość roboczą i temperaturę. Należy również sprawdzić, czy tolerancja wału i otwór obudowy mieszczą się w określonych granicach. W przypadku złożonych zastosowań lub w celu sprawdzenia poprawności obliczeń należy zapoznać się z tabelami nośności łożyska lub poprosić o konsultację z jednym z naszych inżynierów aplikacji.
