N2300 Cylindryczne łożyska wałeczkowe | Wysoka nośność promieniowa

Seria N2300

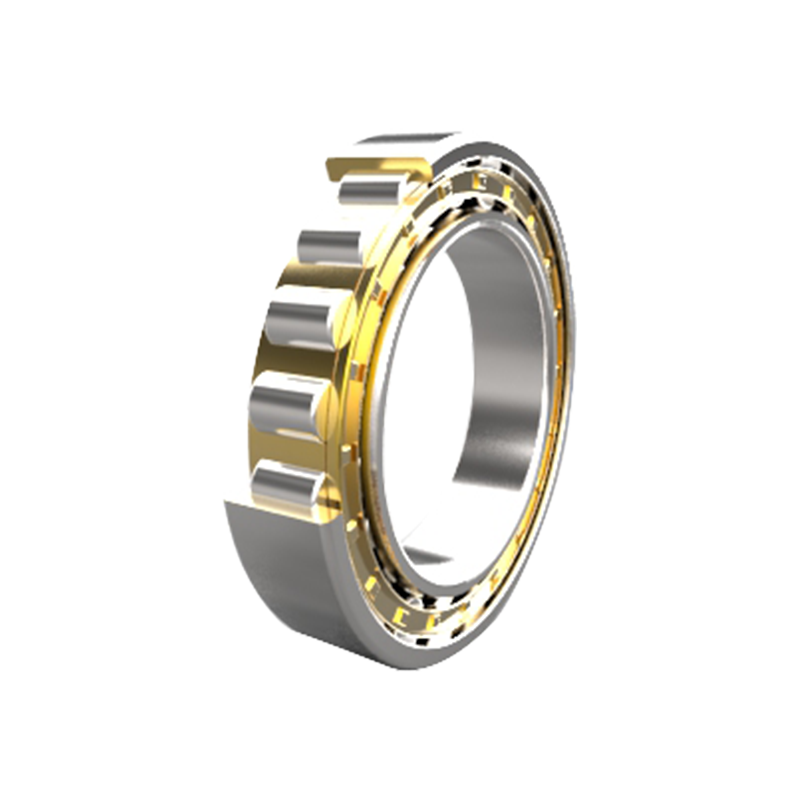

Łożyska walcowe serii N są wydajnym i trwałym typem łożysk, które są szeroko stosowane w różnych urządzeniach mechanicznych. Cechą konstrukcyjną tej serii łożysk jest to, że rolki są cylindryczne, wytrzymują duże obciążenia promieniowe i nadają się do sytuacji obrotu z dużą prędkością. Łożyska serii N mają zwykle pierścień wewnętrzny i pierścień zewnętrzny. Szerokość pierścienia wewnętrznego jest większa niż pierścienia zewnętrznego, co zapewnia lepszą stabilność i rozkład obciążenia. Do jego głównych zalet zalicza się niskie tarcie, długą żywotność i wysoką nośność. Ponadto tego rodzaju łożyska są łatwe w montażu i nadają się do środowisk o dużych obciążeniach i dużych wibracjach. Ze względu na swoje doskonałe osiągi cylindryczne łożyska toczne serii N są szeroko stosowane w maszynach przemysłowych, samochodach, turbinach wiatrowych i innym ciężkim sprzęcie.

Wyślij zapytanie

Łożyska walcowe serii N2300 - zoptymalizowane pod kątem dużych obciążeń promieniowych

Łożyska walcowe serii N2300 są zaprojektowane tak, aby wytrzymywać duże obciążenia promieniowe i pracować z dużymi prędkościami. Ich konstrukcja charakteryzuje się solidną konstrukcją z solidnym pierścieniem wewnętrznym i zewnętrznym, a także zespołem rolek prowadzonych przez klatkę. Taka konfiguracja zapewnia niezawodną wydajność i stabilność działania w wymagających środowiskach przemysłowych.

Kluczowe cechy produktu

Wysoka nośność promieniowa: Rolki cylindryczne mają liniowy kontakt z bieżnią, co umożliwia łożysku wytrzymywanie znacznych sił promieniowych. Dzięki temu nadają się do zastosowań wymagających znacznego przenoszenia obciążeń, np. w ciężkich maszynach i układach skrzyń biegów.
Możliwość dużej prędkości: Dzięki niskim współczynnikom tarcia i precyzyjnie obrobionym bieżniom łożyska serii N2300 są przeznaczone do zastosowań obrotowych z dużą prędkością bez uszczerbku dla wydajności i żywotności.
Komponenty rozdzielne: Łożyska serii N2300 są wyposażone w rozłączne pierścienie wewnętrzne i zewnętrzne, co upraszcza zarówno procedury montażu, jak i demontażu. Ta modułowa konstrukcja ułatwia procesy konserwacji i wymiany, skracając przestoje urządzeń przemysłowych.
Dokładność wymiarowa: Łożyska te, wyprodukowane zgodnie z międzynarodowymi normami, zapewniają wysoką dokładność wymiarową i roboczą, gwarantując precyzyjną i spójną pracę w różnych układach mechanicznych.

Sektory aplikacji

Łożyska walcowe serii N2300 są wykorzystywane w wielu zastosowaniach przemysłowych, które wymagają przenoszenia dużych obciążeń promieniowych i niezawodnej pracy. Obejmuje to:

Silniki i pompy elektryczne: Zapewnianie podparcia wałów poddanych dużym naprężeniom promieniowym.
Skrzynie biegów i skrzynie biegów: Zapewnienie stabilności obrotowej i efektywnego przenoszenia mocy.
Maszyny celulozowo-papiernicze: Wytrzymać wymagające warunki eksploatacji i duże obciążenia.
Walcownie stali: Stosowany w zastosowaniach ze znacznymi statycznymi i dynamicznymi siłami promieniowymi.

Dodatkowe zastosowania obejmują pompy przemysłowe, sprzęt górniczy i systemy przenośników o dużej wytrzymałości, gdzie wysoka nośność promieniowa jest wymogiem krytycznym.

Często zadawane pytania dotyczące zamówień publicznych

1. Jak łożyska serii N2300 wypadają w porównaniu z łożyskami kulkowymi z głębokim rowkiem przy dużych obciążeniach promieniowych?

Chociaż łożyska kulkowe z głębokim rowkiem są wszechstronne, cylindryczne łożyska toczne serii N2300 są specjalnie zaprojektowane do większych nośności promieniowych. Liniowy kontakt rolek z bieżnią rozkłada obciążenie na większą powierzchnię, umożliwiając im wytrzymywanie znacznie większych sił promieniowych. Jednakże łożyska wałeczkowe cylindryczne nie wytrzymują obciążeń osiowych ani niewspółosiowości. Wybór pomiędzy nimi zależy całkowicie od profilu obciążenia konkretnej aplikacji i wymagań dotyczących wyrównania. Nasz zespół inżynierów może zapewnić szczegółowe porównanie w oparciu o Twoje parametry operacyjne.

2. Jaka jest typowa żywotność łożyska N2300 w zastosowaniach wymagających dużej prędkości i jakie czynniki na nią wpływają?

Żywotność eksploatacyjna łożyska N2300 jest określana przede wszystkim na podstawie obliczeń podstawowej żywotności znamionowej L10 (ISO 281), które uwzględniają dynamiczne obciążenie równoważne i prędkość obrotową. Do kluczowych czynników wpływających na żywotność należą: rodzaj i częstotliwość smarowania , temperatura pracy i obecność zanieczyszczeń. Prawidłowa instalacja i ustawienie mają również kluczowe znaczenie dla zapobiegania przedwczesnym awariom. Aby uzyskać dokładną ocenę żywotności, zalecamy skonsultowanie się z naszym zespołem wsparcia technicznego w celu przeanalizowania konkretnego obciążenia, prędkości i warunków środowiskowych.

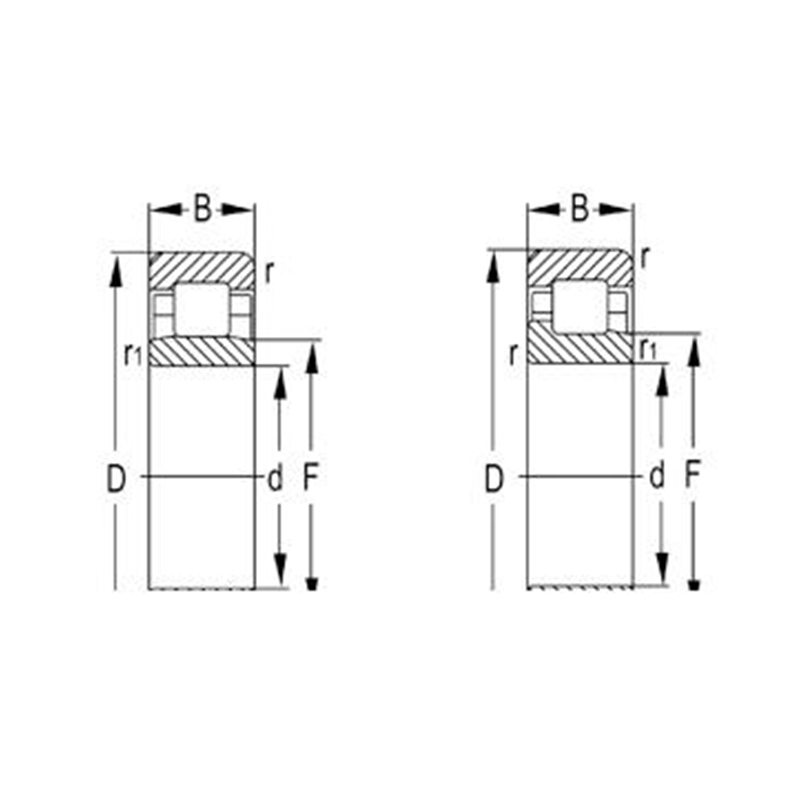

Oznaczenie	Główne wymiary(mm)					Podstawowe wartości znamionowe obciążenia (KN)		Ograniczona prędkość (obr./min)		Waga
Oznaczenie	d	D	B	rs min	rs1min	Dynamiczny(Cr)	Statyczny(Cor)	Smar	Olej	(kg)
N2308	40	90	33	1.5	1.5	82.5	88	7000	8200	0.932
N2309	45	100	36	1.5	1.5	99	104	6300	7400	1.24
N2310	50	110	40	2	2	121	131	5700	6700	1.67
N2311	55	120	43	2	2	148	162	5200	6100	2.13
N2312	60	130	46	2.1	2.1	169	188	4800	5700	2.66
N2313	65	140	48	2.1	2.1	188	212	4400	5200	3.2
N2314	70	150	51	2.1	2.1	223	262	4100	4800	3.9
N2315	75	160	55	2.1	2.1	258	300	3800	4500	4.77
N2316	80	170	58	2.1	2.1	274	330	3600	4200	5.67
N2317	85	180	60	3	3	315	380	3400	4000	6.57
N2318	90	190	64	3	3	325	395	3200	3800	7.79
N2319	95	200	67	3	3	370	460	3000	3500	9.02
N2320	100	215	73	3	3	410	505	2900	3400	11.5
N2322	110	240	80	3	3	605	790	2600	3100	16.8
N2324	120	260	86	3	3	710	920	2400	2800	21.1
N2326	130	280	93	4	4	840	1130	2200	2600	26.4
N2328	140	300	102	4	4	920	1250	2000	2300	33.1
N2330	150	320	108	4	4	1020	1400	1900	2200	39.8
