Seria NA

Łożyska kulkowe ze stali nierdzewnej

Nuda 12–50 mm

Pieczęć 2RS

Smar Klasa spożywcza H1

Łożyska kulkowe samonastawne ze stali nierdzewnej serii NA są przeznaczone do zastosowań w przenośnikach i napędach, które regularnie czyszczą, mają kontakt z wilgocią lub są narażone na działanie łagodnych środków chemicznych. Wkładka łączy pierścienie i kulki ze stali nierdzewnej z mimośrodowym kołnierzem blokującym, który chwyta wał bez konieczności stosowania obrobionych kołnierzy. Pierścień zewnętrzny ma profil kulisty, dzięki czemu zespół jest osadzany w standardowych wklęsłych obudowach i toleruje niewielkie ugięcie wału. Obie strony używają gumowych uszczelek kontaktowych, a przed wysyłką wnęka jest wypełniona smarem dopuszczonym do kontaktu z żywnością. Średnice otworów obejmują 12 mm do 50 mm, średnice zewnętrzne 32 mm do 100 mm i szerokość 12 mm do 32 mm. Temperatura pracy wynosi od -20°C do 110°C. Seria ta jest przeznaczona głównie do zastosowań w przetwórstwie żywności, rozlewnictwie napojów, liniach pakujących i sprzęcie farmaceutycznym, gdzie wymagana jest odporność na korozję.

KLUCZOWA CHARAKTERYSTYKA

Pierścienie i kulki ze stali nierdzewnej

Wytrzymuje wielokrotne zmywanie i kontakt chemiczny bez rdzewienia i wżerów na powierzchniach bieżni.

Mimośrodowy kołnierz blokujący

Kołnierz obraca się na pierścieniu wewnętrznym, aby zacisnąć wał, upraszczając montaż i umożliwiając demontaż bez uszkodzenia wykończenia wału.

Sferyczny kontur zewnętrzny

Pasuje do opraw z wklęsłą poduszką i opraw kołnierzowych, kompensując niewielkie niewspółosiowość wału, które w przeciwnym razie powodowałoby naprężenia krawędzi bieżni.

Uszczelnienie kontaktowe i wypełnienie dopuszczone do kontaktu z żywnością

Gumowe uszczelki stykowe po obu stronach blokują wodę i pozostałości produktu, natomiast wstępnie napełniony smar H1 zapewnia higieniczne warunki pracy.

NR ZAMÓWIENIA

Nuda diameter 12 mm – 50 mm

Średnica zewnętrzna 32 mm – 100 mm

Szerokość 12 mm – 32 mm

Materiał pierścienia i kulki Stal nierdzewna

Metoda blokowania Ekscentryczny kołnierz

Pieczęćing type Guma kontaktowa 2RS

Smar fill Klasa spożywcza H1

Zakres temperatur -20°C do 110°C

Kompatybilność obudowy Blok poduszkowy / kołnierzowy

Opakowanie Karton odporny na korozję

OBSZARY SPECYFIKACJI

Przenośniki do przetwórstwa spożywczego

Wsporniki rolek i wału napędowego na liniach, które często poddawane są cyklom mycia środkami odkażającymi.

Linie rozlewnicze napojów

Miejsca przenośnika i napełniania narażone na działanie rozprysków wody, pozostałości syropu i środków czyszczących.

Maszyny pakujące

Zamykanie, etykietowanie i kartonowanie jednostek, w których występuje wilgoć i pył produktowy.

Sprzęt farmaceutyczny

Maszyny do pomieszczeń czystych, które wymagają odporności na korozję i niewielkiego wydzielania cząstek z ruchomych części.

Jednostki morskie i portowe

Sprzęt do obsługi pokładów narażony na działanie słonego powietrza i okresowy kontakt z wodą.

Napędy do procesów chemicznych

Urządzenia mieszające i transferowe, w których łagodne media korozyjne stykają się z obszarem obudowy.

PYTANIA DOTYCZĄCE ZAKUPÓW

Czym różni się kołnierz mimośrodowy od mocowania śruby ustalającej?

Mimośrodowy kołnierz obraca się na pierścieniu wewnętrznym, aby zacisnąć wał na całym obwodzie, rozkładając siłę uchwytu bardziej równomiernie niż w przypadku śrub ustalających o styku punktowym. Zmniejsza to ryzyko pozostawienia śladów na wale i pozwala na jego usunięcie bez rysowania powierzchni wału.

Czy serię NA można zainstalować w istniejących obudowach blokowych?

Tak. Sferyczny kontur zewnętrzny pasuje do standardowych wklęsłych otworów obudowy, dzięki czemu wkładka pasuje do kompatybilnych zespołów łożyskowych i kołnierzowych. Przed montażem sprawdzić średnicę otworu oprawy w stosunku do zewnętrznej średnicy wkładki.

Jakie smarowanie jest stosowane fabrycznie?

Przed uszczelnieniem każda jednostka jest wypełniona smarem dopuszczonym do kontaktu z żywnością H1. Objętość napełnienia jest dostosowana do rozmiaru łożyska, więc przed montażem po stronie linii nie jest potrzebne żadne dodatkowe smarowanie.

Który gatunek stali nierdzewnej jest używany do produkcji pierścieni i kulek?

W pierścieniach i kulkach zastosowano gatunek stali nierdzewnej wybrany do pracy w środowisku mokrym i lekko korozyjnym. Dokładna klasa jest podana w certyfikacie materiałowym dostarczanym z każdą dostawą.

UWAGI MAGAZYNOWE I MONTAŻOWE

Przygotowanie wału

Przed włożeniem łożyska oczyścić wał i usunąć zadziory. Wady powierzchni pod pierścieniem wewnętrznym tworzą lokalne punkty naprężeń, które skracają żywotność.

Zaciśnięcie kołnierza

Obróć kołnierz mimośrodowy w kierunku obrotu wału i dokręć śrubę blokującą. Po pierwszych godzinach pracy sprawdzić ponownie osadzenie.

Kontrola otworu obudowy

Upewnij się, że wklęsły otwór w obudowie jest czysty i wolny od stwardniałych pozostałości. Zanieczyszczenia zmniejszają efekt samonastawności i skracają żywotność płytki.

Przechowywanie

Oryginalne opakowanie należy przechowywać szczelnie zamknięte do czasu wystąpienia problemu po stronie linii. Aby zachować wykończenie ze stali nierdzewnej, przechowywać z dala od chlorowanych rozpuszczalników i wysokiej wilgotności.

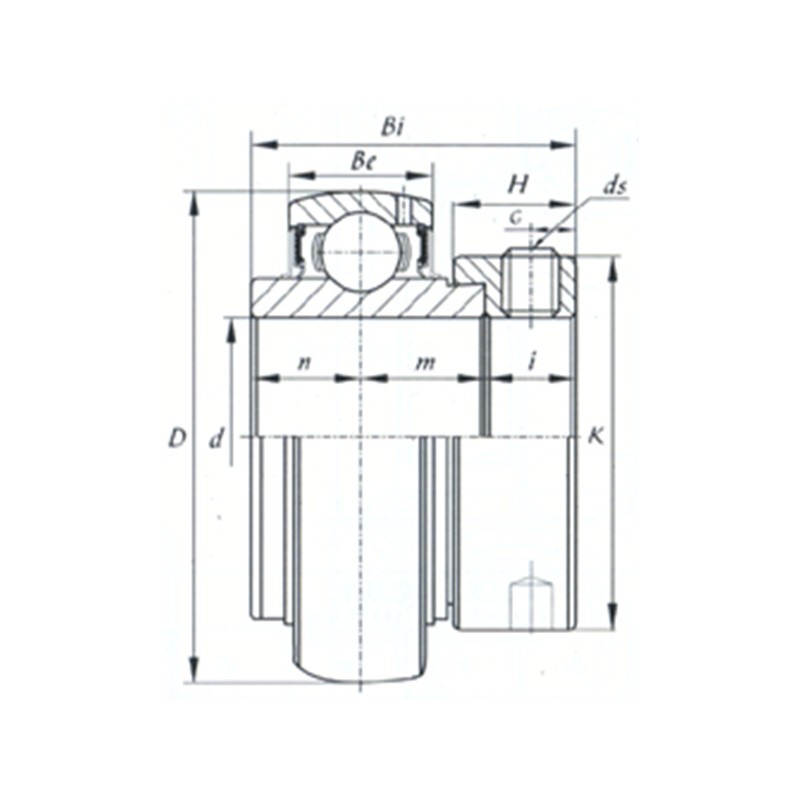

Wkładka ze stali nierdzewnej serii NA mimośrodowy kołnierz blokujący Wypełnienie H1 przeznaczone do kontaktu z żywnością

Nr łożyska	d		Wymiary (mm)									Nośność podstawowa (kN)
Nr łożyska	(mm)	(w.)	D	Bądź	Bi	B1	n	K	H	G	ds	Dynamiczny	Statyczny
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16.11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	8.11	62	19	48.4	36.6	18.3	44.5	15.9	6	16.05-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	16.05-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	16.05-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16.05-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16.05-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16.05-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16.05-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16.05-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16.05-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16.05-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16.05-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16.05-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16.05-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23.16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
