Łożyska wkładane serii CS to wysokowydajna konstrukcja łożysk, szeroko stosowana w różnych maszynach i urządzeniach przemysłowych. Łożyska te łączą w sobie łożysko kulkowe zwykłe i konstrukcję obudowy, aby zapewnić doskonałą zdolność przenoszenia obciążeń i trwałość. Seria CS jest wykonana z wysokiej jakości materiałów, ma dobrą odporność na korozję i zużycie oraz nadaje się do trudnych warunków, takich jak wysoka temperatura i wysoka wilgotność. Ponadto uproszczone procesy instalacji i konserwacji umożliwiają użytkownikom łatwą wymianę i konserwację sprzętu, zwiększając w ten sposób ogólną wydajność sprzętu. Łożyska wkładane serii CS są również dostępne w różnych specyfikacjach i rozmiarach, aby spełnić różne potrzeby zastosowań i są szeroko stosowane w maszynach rolniczych, sprzęcie automatyki i systemach przenośników.
Łożyska kulkowe samonastawne ze stali nierdzewnej serii CS zostały zaprojektowane do zastosowań, w których odporność na korozję, higiena i trwałość mają kluczowe znaczenie. Łożyska te, wykonane z martenzytycznej stali nierdzewnej AISI 440C, zapewniają doskonałą odporność na wilgoć, łagodne kwasy i środowiska zmywania bez uszczerbku dla nośności. Sferyczna konstrukcja pierścienia zewnętrznego kompensuje niewspółosiowość wału i niedokładności montażu, a mechanizm blokujący śrubę ustalającą zapewnia bezpieczne mocowanie wału. Wyposażone w gumowe uszczelki kontaktowe 2RS po obu stronach, łożyska zatrzymują smar i zapobiegają przedostawaniu się zanieczyszczeń w zastosowaniach związanych z przetwórstwem spożywczym, farmaceutyką i marynarką. Łożyska są wstępnie nasmarowane smarem dopuszczonym do kontaktu z żywnością (zarejestrowany przez NSF H1) do bezpośredniego kontaktu z produktami eksploatacyjnymi. Zakres temperatur roboczych od -20°C do 110°C, zgodny z cyklami zmywania w wysokiej temperaturze. Dostępne w średnicach calowych i metrycznych, umożliwiające bezpośrednią wymianę w istniejącym sprzęcie.
AISI 440C to martenzytyczna stal nierdzewna o wyższej twardości (58-60 HRC) i odporności na zużycie w porównaniu do 304 (austenityczna). 440C zapewnia lepszą nośność i trwałość zmęczeniową, co czyni go preferowanym wyborem do zastosowań łożyskowych, gdzie wymagana jest zarówno odporność na korozję, jak i wytrzymałość mechaniczna.
Tak, seria CS jest przeznaczona do środowisk wilgotnych o temperaturach roboczych do 110°C. Uszczelki 2RS i smar dopuszczony do kontaktu z żywnością utrzymują wydajność podczas cykli czyszczenia w wysokiej temperaturze. W przypadku pracy ciągłej w temperaturze powyżej 100°C należy skonsultować się z producentem w sprawie doboru smaru.
Użyj klucza dynamometrycznego z określoną wartością momentu obrotowego (zwykle 2-4 Nm dla mniejszych rozmiarów, do 8 Nm dla większych łożysk). Nadmierne dokręcenie może odkształcić pierścień wewnętrzny, natomiast niedostateczne dokręcenie może spowodować poślizg wału. W przypadku zastosowań, w których występują wibracje, należy zawsze stosować środek do zabezpieczania gwintów.
Tak, seria CS jest dostępna ze smarem dopuszczonym do kontaktu z żywnością zarejestrowanym przez NSF H1, dzięki czemu nadaje się do zastosowań w sporadycznym kontakcie z żywnością. Konstrukcja ze stali nierdzewnej i szczelna konstrukcja zapobiegają zanieczyszczeniu produktów spożywczych smarem.
Parametry produktu

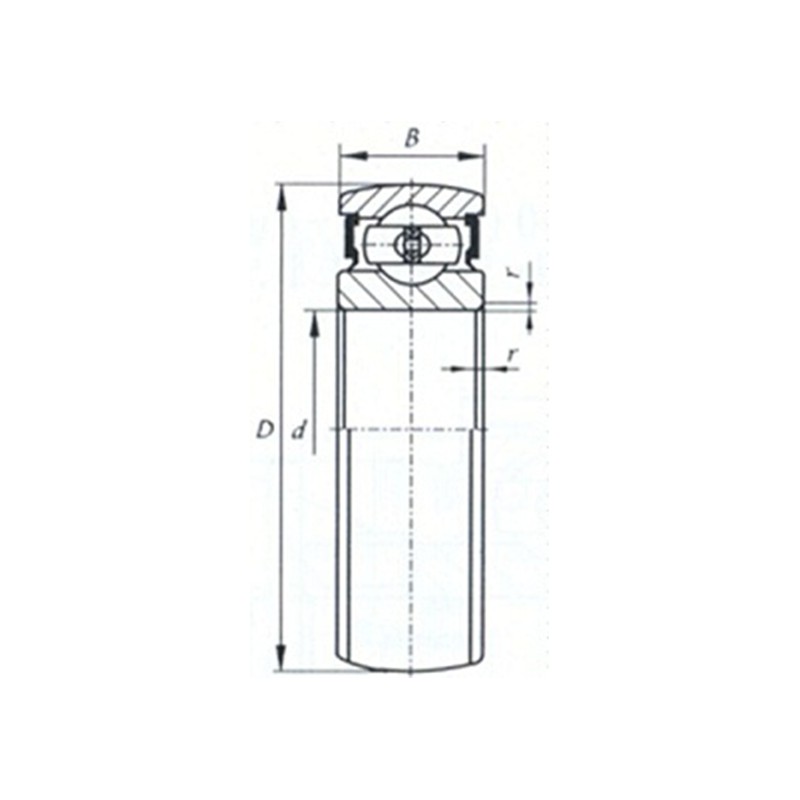

| Oznaczenie łożyska | Wymiar (mm) | Nośność podstawowa (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Kr | Kor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
