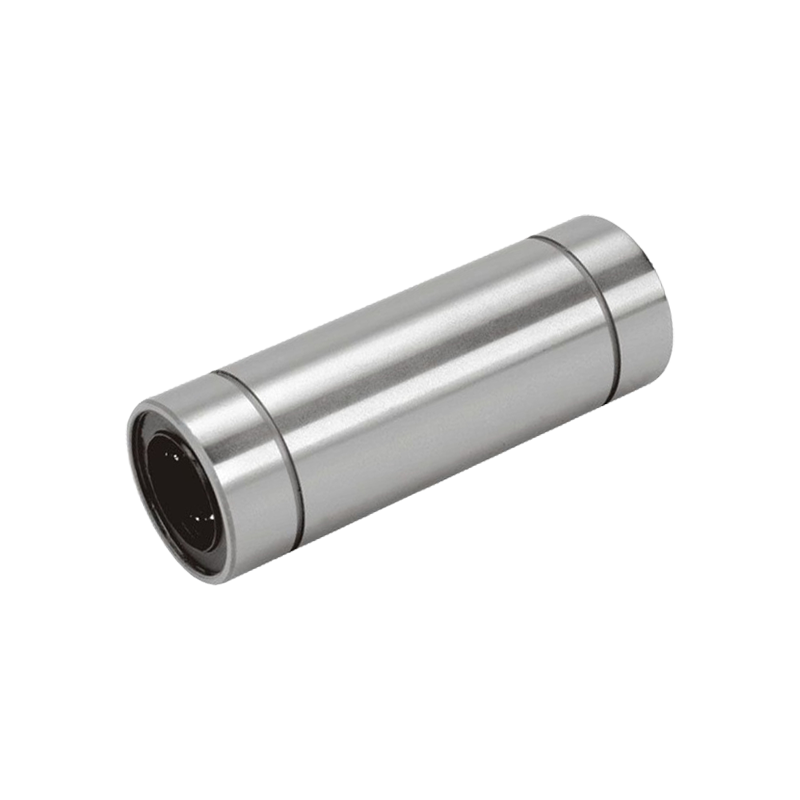

Liniowe łożysko kulkowe o podwójnej szerokości serii LME..LUU to wysokowydajny element ruchu liniowego, zaprojektowany tak, aby wytrzymywał duże obciążenia i duże prędkości. Ta seria produktów ma konstrukcję o podwójnej szerokości, zapewniającą większą nośność i większą stabilność, a także nadaje się do stosowania w trudnych warunkach. Łożyska LME..LUU zawierają wewnątrz kulki o dużej precyzji, zapewniające płynny ruch i niskie współczynniki tarcia, poprawiając tym samym wydajność i żywotność urządzeń mechanicznych. Ten rodzaj łożyska jest łatwy w montażu i wymaga niewielkiej konserwacji i jest szeroko stosowany w sprzęcie automatyki, robotach, obrabiarkach CNC i innych maszynach precyzyjnych. Dzięki doskonałej konstrukcji seria LME..LUU skutecznie zmniejsza odstępy pomiędzy ruchomymi częściami i poprawia ogólną dokładność i niezawodność ruchu. Jest to niezbędny kluczowy element współczesnego przemysłu.
Seria LME..LUU to liniowe łożyska kulkowe o podwójnej szerokości, zaprojektowane specjalnie do zastosowań w automatycznych skrzyniach biegów, gdzie wymagany jest precyzyjny ruch liniowy i duża nośność. Zwiększony stosunek długości do średnicy zapewnia większą odporność na momenty i zdolność przenoszenia obciążeń w porównaniu ze standardowymi łożyskami o pojedynczej szerokości. Łożysko wyposażone w uszczelki LUU (z podwójną wargą uretanową) na obu końcach skutecznie zatrzymuje smar, zapobiegając przedostawaniu się zanieczyszczeń z płynu przekładniowego i cząstek metalicznych. Precyzyjny obwód cyrkulacji kulek zapewnia płynny ruch o niskim tarciu i stały opór toczenia w całym skoku. Seria ta, wykonana z nawęglanej stali łożyskowej ze szlifowanymi bieżniami, została zaprojektowana tak, aby wytrzymać ruch oscylacyjny i warunki zmiennego obciążenia występujące w mechanizmach korpusu zaworu, prowadnicach widełek zmiany biegów i układach siłowników sprzęgła. Zakres temperatur pracy wynosi od -20°C do 100°C i jest kompatybilny ze standardowymi olejami do automatycznych skrzyń biegów.
Konfiguracja o podwójnej szerokości zapewnia zwiększoną nośność i lepszą odporność na momenty dzięki większemu stosunkowi długości do średnicy. Dzięki temu łożysko wytrzymuje większe obciążenia promieniowe i lepiej wytrzymuje momenty przechylające w zastosowaniach z automatycznymi skrzyniami biegów, gdzie ograniczenia przestrzenne ograniczają długość oprawy.
Uszczelki LUU are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Zalecana twardość wału wynosi 60-64 HRC przy chropowatości powierzchni Ra ≤ 0,2 µm. Zapewnia to optymalny kontakt toczny i wydłuża żywotność zarówno łożyska, jak i wału w środowiskach automatycznych skrzyń biegów.
Łożyska LME..LUU są wstępnie nasmarowane smarem odpowiednim do przekładni. Częstotliwość dosmarowywania zależy od częstotliwości skoków i poziomu zanieczyszczenia środowiska. W przypadku zastosowań wymagających dużej liczby cykli zaleca się okresowe smarowanie przez wargę uszczelniającą przy użyciu odpowiedniego smaru.
Parametry produktu

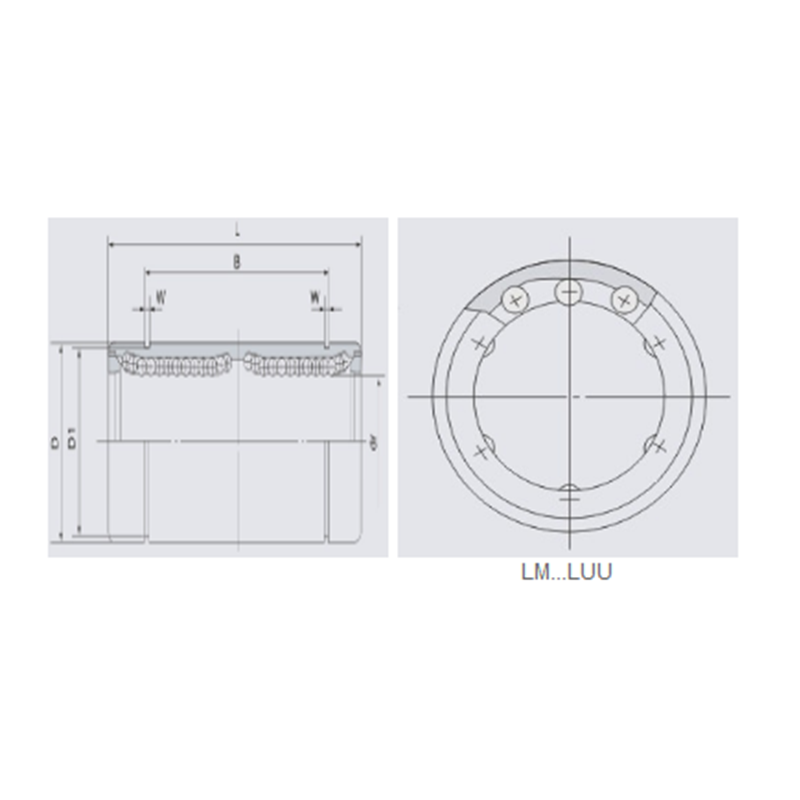

| Numer łożyska | Nominalna średnica wału | dr | Główne wymiary i tolerancje | Ekscentryczność | Nośność podstawowa (kN) | Waga (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME… LUU | Obwód kulowy | mm | mm | Tolerancja | D mm | Tolerancja(μm) | L mm | Tolerancja(μm) | Bmm | Tolerancja(μm) | Szer. (mm) | D1 (mm) | Dynamiczny | Statyczny | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6,5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6,5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
