Seria QJ300

The Łożyska kulkowe skośne dwurzędowe serii QJ300 to precyzyjnie zaprojektowane elementy obrotowe zaprojektowane tak, aby przenosić jednoczesne obciążenia promieniowe i osiowe w obu kierunkach. Konstrukcyjnie seria ta odpowiada dwóm jednorzędowym łożyskom kulkowym skośnym ułożonym w układzie rozbieżnym, zintegrowanym w zwartej, jednozespołowej konstrukcji. Wewnętrzna geometria charakteryzuje się specyficznym kątem zwilżania, który zapewnia wysoką sztywność osiową i zdolność do zarządzania momentami przechylającymi. Łożyska te, wykonane ze stali chromowej odgazowanej próżniowo (GCr15), poddawane są znormalizowanym procesom obróbki cieplnej, aby zapewnić stabilność wymiarową i odporność na zmęczenie. Seria QJ300 charakteryzuje się zmniejszonym zapotrzebowaniem na przestrzeń osiową w porównaniu z sparowanymi jednostkami jednorzędowymi, co czyni ją niezbędnym komponentem do optymalizacji przemysłowego układu napędowego i szybkich zespołów mechanicznych wymagających sztywnego podparcia wału.

Wyślij zapytanie

PODWÓJNY RZĄD · KONTAKT KĄTOWY

Dane techniczne i przegląd inżynieryjny: Łożyska kulkowe skośne dwurzędowe serii QJ300

Podstawowe zalety techniczne

Dwukierunkowe wsparcie osiowe

Konfiguracja dwurzędowa umożliwia łożysku przenoszenie obciążeń wzdłużnych z obu kierunków bez dodatkowych elementów.

Wydajność kosmiczna

Zintegrowana konstrukcja zapewnia węższą szerokość niż dwa łożyska jednorzędowe, co pozwala na kompaktowe konstrukcje obudów.

Wysoka gęstość obciążenia

Zoptymalizowane krzywizny bieżni i uzupełnienie kulek maksymalizują nośność dynamiczną w ramach standardowego śladu serii ISO 300.

Sztywność operacyjna

Minimalny luz wewnętrzny i duże kąty zwilżania zwiększają ogólną sztywność układu wałów.

Kluczowa charakterystyka produktu

Kategoria parametrów	Specyfikacja techniczna
Materiał	Wysokowęglowa chromowa stal łożyskowa (GCr15/SAE 52100)
Kąt kontaktu	Standardowe opcje 30° / 40°
Klasa precyzji	P6 (ABEC-3) / P5 (ABEC-5)
Materiał klatki	Stal tłoczona / mosiądz obrabiany / nylon (PA66)

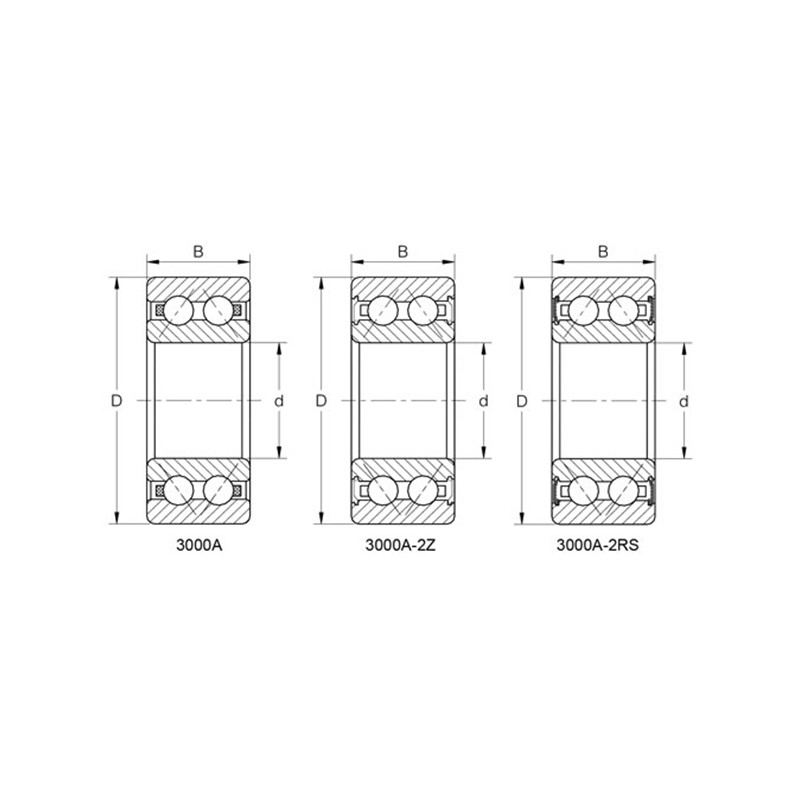

Rodzaj smarowania	Otwarty / Z (ekranowany) / RS (uszczelniony)
Odprawa wewnętrzna	C2 / C0 (Normalny) / C3

Podstawowe scenariusze zastosowań

Pompy i sprężarki przemysłowe
Zarządzanie naciskiem osiowym i promieniowym ugięciem wału w urządzeniach do transportu płynów

Maszyny rolnicze
Wsparcie dla piast kół i przystawek odbioru mocy (PTO) narażonych na obciążenia wielokierunkowe

Systemy transmisji
Integracja ze skrzyniami biegów i reduktorami, gdzie wymagane jest precyzyjne pozycjonowanie wału pod obciążeniem

Sprzęt tekstylny i drukarski
Zapewnienie zsynchronizowanego ruchu rolek o dużej prędkości wymagających niskiego poziomu wibracji

Protokoły obsługi i konserwacji

Warunki przechowywania

Łożyska należy przechowywać w oryginalnym opakowaniu antykorozyjnym, w suchym środowisku o kontrolowanej temperaturze i wilgotności względnej nieprzekraczającej 60%. Unikaj bezpośredniego kontaktu z podłogą lub ścianami, aby zapobiec kondensacji wilgoci. W przypadku łożysk uszczelnionych należy sprawdzić datę produkcji, aby zapewnić stabilność smaru w okresie jego trwałości.

Uwagi dotyczące instalacji i użytkowania

Zastosowanie siły

Podczas montażu wywieraj nacisk tylko na montowany pierścień (pierścień wewnętrzny w przypadku pasowania na wale, pierścień zewnętrzny w przypadku pasowania w oprawie), aby uniknąć efektu Brinellinga lub uszkodzenia bieżni.

Czystość

Utrzymuj przestrzeń roboczą wolną od zanieczyszczeń; mikroskopijne cząstki mogą prowadzić do przedwczesnego zmęczenia powierzchni i odpryskiwania.

Wyrównanie

Dokładna koncentryczność pomiędzy wałem a obudową jest obowiązkowa, ponieważ łożyska skośne są wrażliwe na poważną niewspółosiowość, która powoduje nierówny rozkład obciążenia.

Zarządzanie smarowaniem

W przypadku łożysk typu otwartego należy upewnić się, że smar jest zgodny z temperaturą roboczą i prędkością obrotową konkretnego zastosowania.

Oznaczenie	Główne wymiary (mm)				Podstawowe obciążenia znamionowe (KN)		Podstawowe obciążenia znamionowe (kgf)		Prędkość graniczna (obr/min)		Odległość punktu akcji	Wymiary montażowe (mm)			Waga
Oznaczenie	d	D	B	r(min)	Kr	Kor	Kr	Kor	Smar	Olej	a0(mm)	da(min)	Da(maks.)	ra(maks.)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
