Dostosowanym Seria 3000A-2Z Łożyska kontaktowe kątowe podwójnego rzędu Producentem, Fabryką

Seria 3000A-2Z

Dwurzędowe łożysko kulkowe skośne serii 3000A-2Z jest łożyskiem o wysokiej wydajności, szeroko stosowanym w sprzęcie elektromechanicznym, samochodach i maszynach przemysłowych. Ta seria łożysk ma konstrukcję dwurzędową, wytrzymuje większe obciążenia osiowe i promieniowe i nadaje się do stosowania przy dużych prędkościach i dużych obciążeniach. Jego kątowa struktura styku umożliwia łożysku skuteczne rozproszenie naprężeń, zmniejszenie tarcia i poprawę trwałości przy obciążeniu łożyska. Łożyska serii 3000A-2Z wyposażone są także w osłony przeciwpyłowe (2Z), które skutecznie zapobiegają przedostawaniu się brudu i zanieczyszczeń do wnętrza łożysk oraz wydłużają ich żywotność. Ponadto łożysko to charakteryzuje się doskonałą wydajnością pod względem dokładności i sztywności, dzięki czemu nadaje się do zastosowań wymagających dużej precyzji.

Wyślij zapytanie

PODWÓJNY RZĄD · KONTAKT 30° · ZZ EKRANOWANY

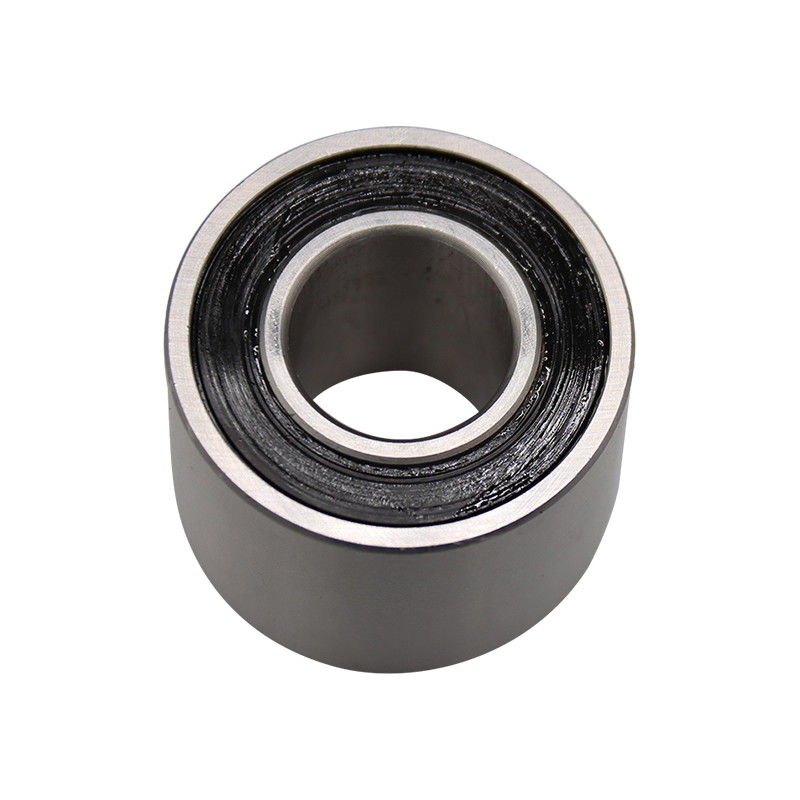

3000A-2Z Łożyska kulkowe skośne dwurzędowe

Kąt zwilżania 30° Osłony metalowe ZZ wstępnie nasmarowany

Łożyska kulkowe skośne dwurzędowe serii 3000A-2Z zostały zaprojektowane do zastosowań wymagających dużej nośności osiowej i promieniowej w zwartej obudowie osiowej. Konfiguracja dwurzędowa zapewnia dwukierunkowe podparcie osiowe przy zachowaniu małej szerokości w porównaniu do sparowanych łożysk jednorzędowych. Kąt działania 30° optymalizuje równowagę pomiędzy sztywnością osiową i nośnością promieniową. Łożyska te, wyposażone w metalowe osłony 2Z po obu stronach, zapewniają skuteczną ochronę przed dużymi cząsteczkami przy jednoczesnym zachowaniu niskiego momentu tarcia. Łożyska, wstępnie nasmarowane wysokiej jakości smarem litowym, zapewniają bezobsługową pracę przez dłuższe okresy międzyobsługowe. Zakres temperatur pracy wynosi od -30°C do 110°C. Typowe zastosowania obejmują pompy, przekładnie, silniki elektryczne i maszyny przemysłowe, gdzie niezbędna jest oszczędność miejsca i duża nośność.

Dwukierunkowe wsparcie osiowe

Konfiguracja dwurzędowa zapewnia nośność osiową w obu kierunkach, eliminując potrzebę stosowania sparowanych łożysk jednorzędowych.

Zoptymalizowany kąt zwilżania

Kąt zwilżania 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

System ekranowania 2Z

Metalowe osłony po obu stronach zapewniają skuteczną ochronę przed dużymi cząsteczkami przy jednoczesnym zachowaniu niskiego momentu tarcia.

Kompaktowa szerokość osiowa

Konstrukcja o wąskiej szerokości pasuje do ograniczonych przestrzeni osiowych, zapewniając jednocześnie nośność dwóch łożysk jednorzędowych.

Specyfikacje techniczne

Średnica otworu d 10 mm - 40 mm

Średnica zewnętrzna D 30 mm - 80 mm

Szerokość B 14 mm - 28 mm

Kąt zwilżania Nominalne 30°

Obciążenie dynamiczne C 8,2 kN - 32,5 kN

Obciążenie statyczne C0 5,6 kN - 22,8 kN

Prędkość graniczna (smar) 6000 - 16000 obr./min

Typ ekranowania 2Z (metalowe osłony)

Stopień precyzji P0/P5

Materiał klatki Wzmocniony włóknem szklanym PA66

Scenariusze zastosowań

Pompy przemysłowe

Pompy odśrodkowe i pompy wyporowe wymagające dwukierunkowego wsparcia osiowego.

Skrzynie biegów

Podpory wałów w napędach redukcyjnych i układach przeniesienia napędu o ograniczonej przestrzeni osiowej.

Silniki elektryczne

Wspornik wału silnika z kontrolą napięcia wstępnego dla precyzyjnego pozycjonowania wirnika.

Maszyny rolnicze

Rolki przenośników i wały napędowe w kombajnach i ciągnikach.

Zapytania techniczne

Jaka jest różnica pomiędzy uszczelnieniem 2Z i 2RS?

2Z odnosi się do metalowych osłon po obu stronach, które chronią przed dużymi cząsteczkami i zapewniają niski moment tarcia. 2RS odnosi się do stykowych uszczelek gumowych po obu stronach, które zapewniają całkowite uszczelnienie przed wilgocią i zanieczyszczeniami, ale przy większym momencie tarcia.

Jak ustawić napięcie wstępne dla łożysk 3000A-2Z?

Łożyska 3000A-2Z są dostarczane z wewnętrznymi ustawieniami napięcia wstępnego zoptymalizowanymi pod kątem typowych zastosowań. Aby uzyskać szczegółowe informacje na temat wymagań dotyczących napięcia wstępnego, należy skonsultować się z producentem. W większości przypadków łożysko jest zaprojektowane na standardowe napięcie wstępne i nie wymaga dodatkowej regulacji.

Czy łożyska 3000A-2Z mogą kompensować niewspółosiowość?

Łożyska skośne mają ograniczoną zdolność do niewspółosiowości. Maksymalna zalecana niewspółosiowość kątowa wynosi mniej niż 0,05 stopnia. W przypadku zastosowań, w których występuje niewspółosiowość, należy rozważyć łożyska baryłkowe lub łożyska kulkowe wahliwe.

Montaż

Zastosuj równomiernie siłę do montowanego pierścienia. Użyj prasy z odpowiednimi tulejami podporowymi. Nie wywieraj siły na elementy toczne.

Wstępnie wczytaj rozważania

Nadmierne napięcie wstępne może powodować przegrzanie i przedwczesne zmęczenie. Postępuj zgodnie ze specyfikacjami producenta dotyczącymi pasowania obudowy i wału.

Przechowywanie

Przechowywać w oryginalnym opakowaniu, w suchym, czystym miejscu o stabilnej temperaturze. Unikać narażenia na atmosferę korozyjną.

Smarowanie

Wstępnie nasmarowane na cały okres eksploatacji. Nie wymaga wstępnego smarowania. W przypadku trudnych warunków należy skonsultować się z producentem w sprawie opcji ponownego smarowania.

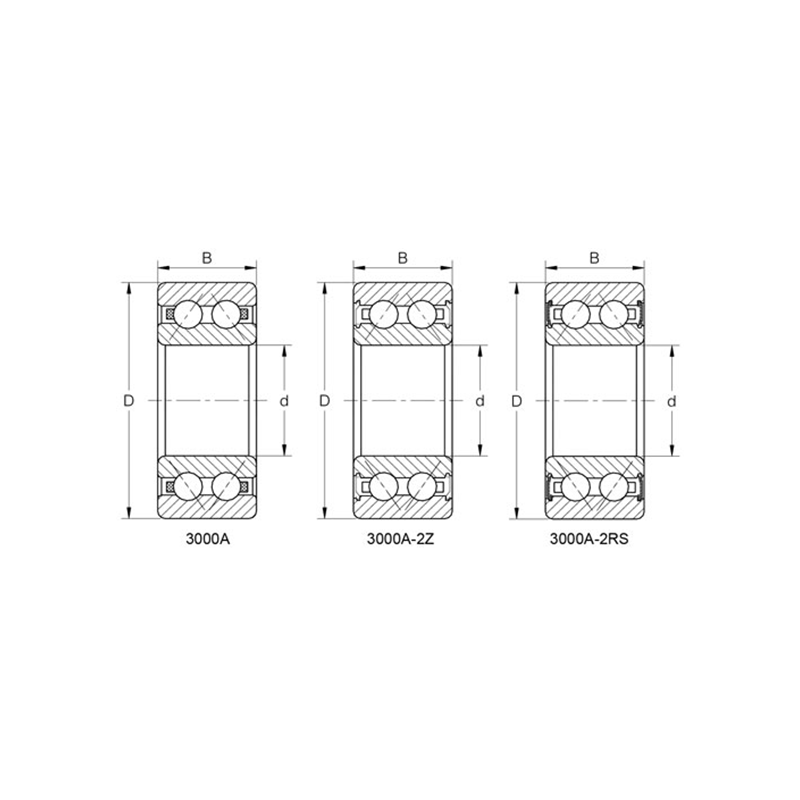

Oznaczenie	Główne wymiary (mm)			Podstawowe obciążenia znamionowe (KN)		Ograniczona prędkość (rpm)		Waga
Oznaczenie	d	D	B	Dynamiczny (Cr)	Statyczny (Cor)	Smar	Olej	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
