Dostosowanym Seria 1600 Łożysko kulkowe z głębokim groove Producentem, Fabryką

Seria 1600

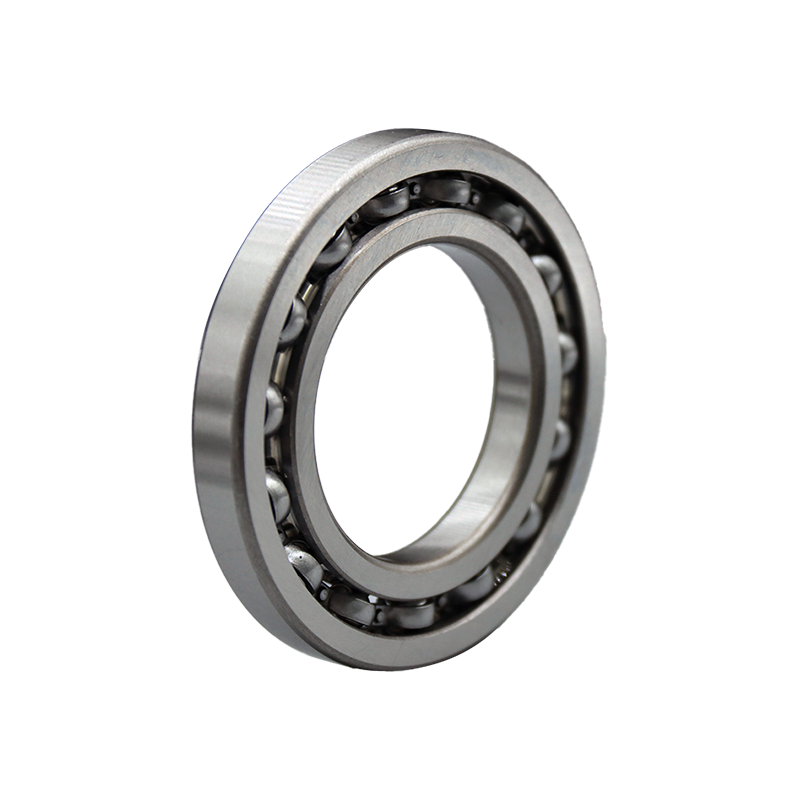

Łożysko kulkowe poprzeczne serii 1600 jest szeroko stosowanym łożyskiem tocznym. Charakteryzuje się niskim oporem tarcia i dużą prędkością i może wytrzymać obciążenie promieniowe lub połączone obciążenie promieniowe i osiowe. Ta seria łożysk składa się z pierścienia zewnętrznego, pierścienia wewnętrznego, zestawu stalowych kulek i zestawu koszyków. Istnieją różne modele, takie jak 16011, 16012 itp., o średnicach wewnętrznych w zakresie od 25 mm do 100 mm, a także różnią się średnice zewnętrzne i grubości. Ze względu na doskonałą wydajność i szeroki zakres zastosowań, łożyska kulkowe zwykłe serii 1600 odgrywają ważną rolę w maszynach, samochodach, windach i innych gałęziach przemysłu.

Wyślij zapytanie

Wprowadzenie produktu

Łożyska kulkowe zwykłe serii 1600 mają wyjątkowo szeroki przekrój, co zapewnia większą nośność promieniową i lepszą stabilność wału w porównaniu ze standardowymi łożyskami lekkimi o tym samym średnicy. Średnice otworów wynoszą od 10 mm do 50 mm, średnice zewnętrzne od 26 mm do 80 mm i szerokości od 8 mm do 18 mm, dzięki czemu seria ta pasuje do obudów, w których margines obciążenia ma większe znaczenie niż zwartość. Produkcja odbywa się zgodnie z wymiarami granicznymi ISO 15. Klatki ze stali tłoczonej są standardem, a dla pozycji o niskim poziomie hałasu oferowane są koszyki poliamidowe. Klasy luzu CN, C3 i C4 można wybrać na etapie zamówienia, a warianty uszczelnień otwarte, ZZ i 2RS korzystają z tej samej platformy granicznej. Każda partia jest dostarczana z raportami kontroli wymiarowej i certyfikatami materiałowymi.

Bardzo szeroka sekcja

Szersze pierścienie zwiększają nośność promieniową i poprawiają stabilność wału przy ciągłym obciążeniu, przy jednoczesnym zachowaniu niezmiennych wymiarów średnicy.

Jedna platforma graniczna

Warianty Open, ZZ i 2RS oraz klasy luzu mają te same wymiary, więc jedna rodzina części obejmuje kilka linii montażowych.

Zablokowane parametry wsadu

Ustawienia procesu są stałe dla każdego przebiegu, utrzymując dokładność działania w ustalonych zakresach tolerancji dla powtarzających się zamówień.

Pakiet inspekcyjny

Zapisy partii, raporty wymiarowe i certyfikaty materiałowe podróżują z każdą przesyłką w celu kontroli przychodzących i audytów.

Numer zamówienia

Średnica otworu 10 mm - 50 mm

Średnica zewnętrzna 26 mm - 80 mm

Szerokość 8 mm - 18 mm

Nośność dynamiczna 7,0 kN - 30,0 kN

Nośność statyczna 3,8 kN - 18,5 kN

Opcje klatek Stal tłoczona/poliamid

Klasy rozliczeniowe CN/C3/C4

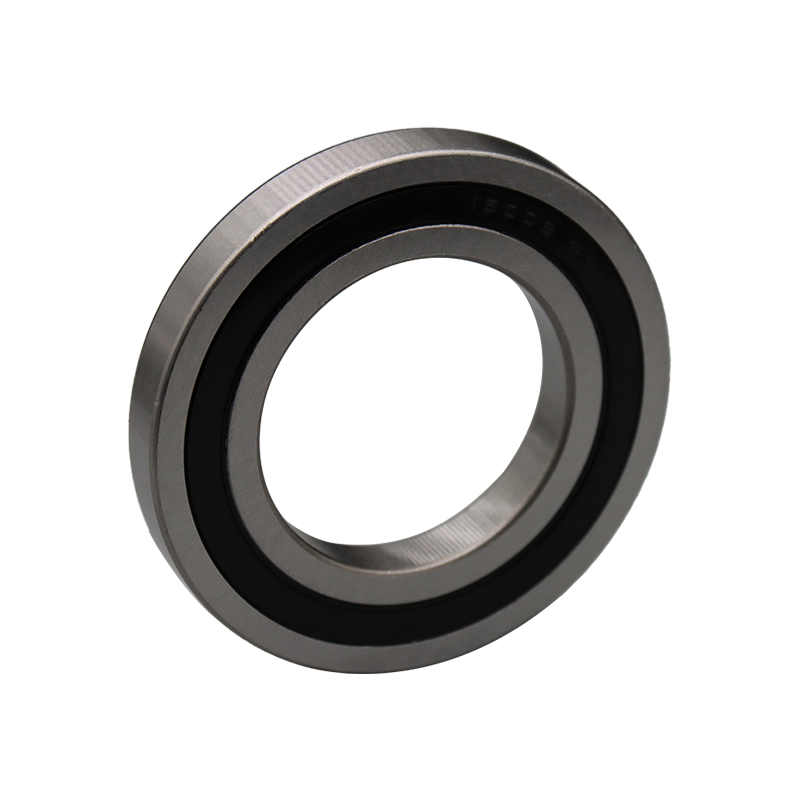

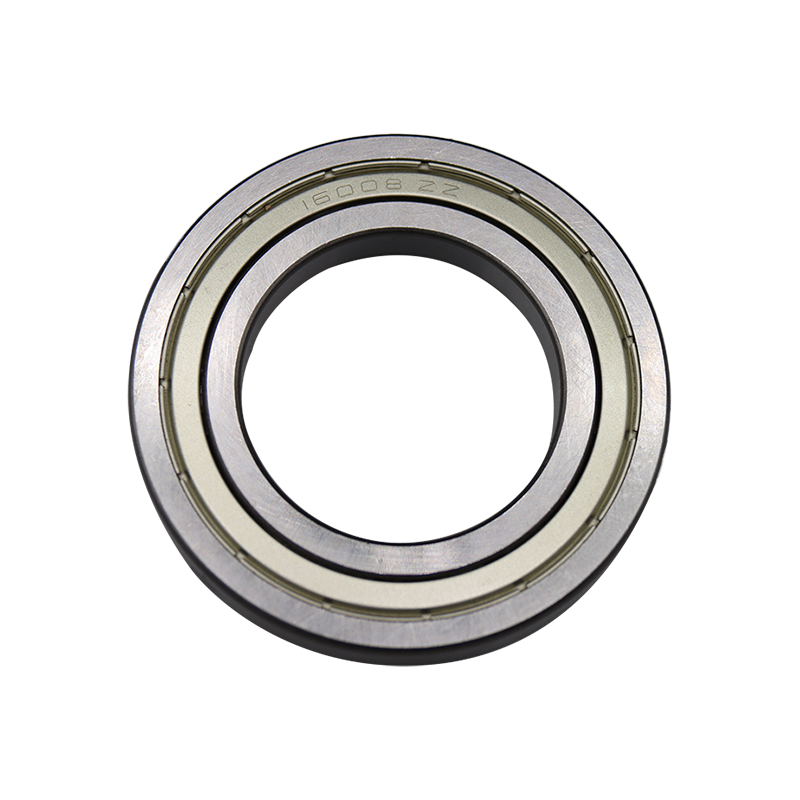

Warianty uszczelnienia Otwarte/ZZ/2RS

Opcje precyzji P0/P6

Opakowanie Karton przemysłowy / taca zbiorcza

Gdzie określono serię

Pompy przemysłowe

Podparcie wału w pompach odśrodkowych i wyporowych, które wymagają dodatkowego marginesu promieniowego.

Reduktory

Łożyska wału wejściowego i wyjściowego w lekkich i średnich reduktorach z ograniczoną przestrzenią oprawy.

Silniki elektryczne

Wspornik wirnika, którego szersza sekcja poprawia stabilność przy ciągłym obciążeniu.

Systemy przenośnikowe

Łożyska końcowe toczne w sprzęcie do transportu materiałów o umiarkowanych wymaganiach promieniowych.

Maszyny rolnicze

Pozycje napędu i koła napinającego w narzędziach narażonych na kurz i sezonowe wahania temperatury.

Sprzęt tekstylny

Wspomaganie rolek w maszynach przetwórczych, które pracują w sposób ciągły ze stabilną prędkością.

Zapytania kupującego

Jak seria 1600 wypada w porównaniu z serią 6200?

Seria 1600 ma szerszy przekrój niż linia 6200 przy tym samym otworze, co zapewnia większą nośność promieniową i lepszą stabilność wału. Wybór zależy od tego, czy czynnikiem ograniczającym jest przestrzeń obudowy lub margines obciążenia.

Czy wersje z prześwitem C3 są łatwo dostępne?

Odprawa C3 utrzymywana jest w magazynie półproduktów dla typowych rozmiarów i potwierdzana dla poszczególnych pozycji na etapie zamówienia. CN pozostaje domyślną klasą zapewniającą dostępność w pełnym rozmiarze.

Czy w jednym zamówieniu można łączyć różne warianty uszczelnień?

Tak. Warianty Open, ZZ i 2RS mają wspólne wymiary graniczne, dlatego w jednym zamówieniu może pojawić się kilka konfiguracji uszczelnień i są one potwierdzone w karcie specyfikacji.

Jaka dokumentacja towarzyszy przesyłkom masowym?

Przesyłki masowe obejmują zapisy dotyczące numerów partii, raporty z kontroli wymiarowej i certyfikaty materiałowe. Dodatkowe dokumenty wymagane do kontroli przychodzącej można zamówić w potwierdzeniu zamówienia.

Notatki magazynowe i liniowe

Opakowanie integrity

Utrzymuj owijki hamujące korozję szczelnie zamknięte aż do wystąpienia problemu po stronie linii. Otwarte opakowanie wchłania wilgoć podczas wahań temperatury i pozostawia plamy, które nie spełniają wymagań kontroli przychodzącej.

Wciśnij kierunek dopasowania

Zastosuj siłę do pierścienia pod wpływem interferencji. Obciążenie przechodzące przez zestaw kulek pozostawia na powierzchni wgłębienia powodujące hałas podczas pracy, gdy zespół osiągnie prędkość roboczą.

Kontrola stanu otworu

Przed montażem sprawdź okrągłość i wykończenie powierzchni. Wióry i zadziory zmieniają efektywne zakłócenia i skracają żywotność w pozycjach pracy ciągłej.

Smarowanie w wersji otwartej

Dopasuj lepkość oleju bazowego do prędkości i temperatury. Warianty uszczelnione są dostarczane wstępnie napełnione i nie wymagają smarowania przed montażem.

Seria 1600, bardzo szeroka program dostaw przemysłowych identyfikowalność partii

Oznaczenie łożyska	Wymiar (mm)				Nośność podstawowa (kN)		Wskaźniki prędkości (rpm)		Waga
Oznaczenie łożyska	d	D	B	rs min	Kr	Kor	Smar	Olej	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
