Łożysko końcowe złącza kulowego z serii SQG to wysokowydajny element mechanicznego połączenia, który jest szeroko stosowany w różnych urządzeniach przemysłowych i mechanicznych. Wykonane z wysokiej jakości materiałów, to łożysko ma doskonały odporność na zużycie i korozję i jest w stanie funkcjonować normalnie w ekstremalnych warunkach. Projekt serii SQG zapewnia doskonałą pojemność obciążenia i elastyczny zakres ruchu, odpowiedni dla różnych form ruchu, takich jak obrót, huśtawka i ruch osiowy. Ponadto struktura stawu kulowego może skutecznie zmniejszyć tarcie i poprawić wydajność transmisji. Łożyska końcowe z stawu kulowego z serii SQG są szeroko stosowane w samochodach, lotach, produkcji maszyn i innych polach oraz są kluczowymi komponentami, aby zapewnić stabilność i niezawodność systemów mechanicznych.
Parametry produktu

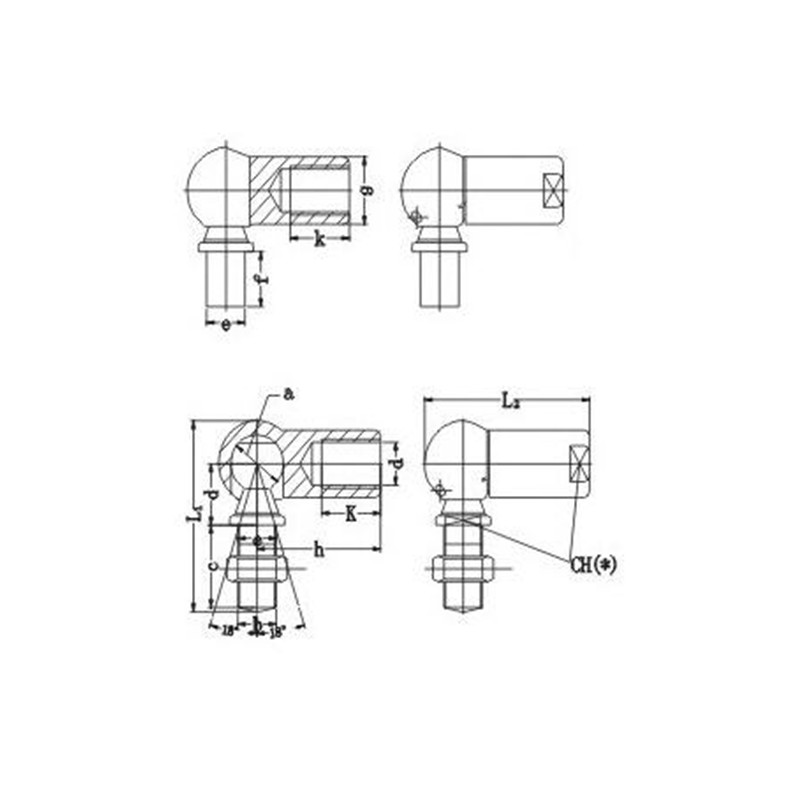

| Oznaczenie | Wymiary （mm） | Oceny obciążenia statycznego (KN) | Waga (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | L1 | L2 | L3 | S | L1 | D1 | D3 | α ° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | PAN | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14 × 1,5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
