Łożysko końcowe pręta kulowego z serii SQD jest komponentem o wysokiej wydajności mechanicznego połączenia szeroko stosowanego w lotnictwie, samochodach i urządzeniach przemysłowych. Są wykonane z materiałów odpornych na zużycie, mają doskonałą odporność na korozję i odporność na zmęczenie oraz mogą utrzymać stabilną wydajność pracy w wysokich obciążeniach i ekstremalnych środowiskach. Cechy konstrukcyjne serii SQD obejmują elastyczne możliwości rotacji i łatwe do zainstalowania struktury, umożliwiając im skuteczne przenoszenie i przesyłanie siły w różnych zastosowaniach. Ta konstrukcja złącza kulowego umożliwia swobodny ruch w wielu kierunkach w celu zaspokojenia różnych potrzeb sportowych. Ponadto produkty serii SQD występują w szerokim zakresie rozmiarów, aby zaspokoić potrzeby różnych urządzeń, zapewniając ogólną niezawodność i żywotność systemu. Niezależnie od tego, czy w robotyce, systemach hydraulicznych czy innych urządzeniach mechanicznych, łożyska końcowe złącza piłki SQD są kluczowymi elementami, aby zapewnić wydajne i stabilne działanie.
Parametry produktu

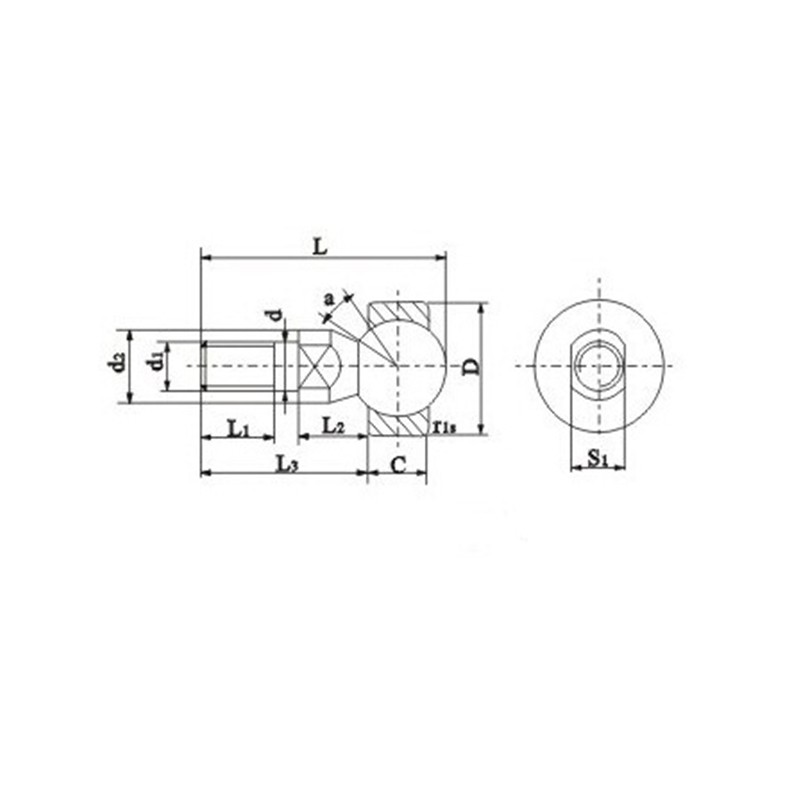

| Oznaczenie | Wymiary （mm） | Oceny obciążenia statycznego (KN) | Waga (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L1 | L2 | L3 | L | S1 | C | D | Rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | JEST | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
