LMB ... UU..AJ Regulowane liniowe łożyska kulkowe są bardzo precyzyjnymi komponentami ruchu o wysokim obciążeniu, które są szeroko stosowane w urządzeniach mechanicznych i systemach automatyzacji. Ta seria produktów została zaprojektowana w sposób regulowany, umożliwiając użytkownikom dokładne dostosowanie luki zgodnie z rzeczywistymi potrzebami, poprawiając w ten sposób płynność i dokładność działania. Jego specjalna podwójna struktura uszczelnienia skutecznie zapobiega wyciekom tłuszczu i zanieczyszczeniu zewnętrznym, przedłużając żywotność łożyska. Seria LMB ... UU..AJ ma również niską odporność na tarcia, umożliwiając wyższe prędkości pracy i poprawiając ogólną wydajność pracy. Ponadto wewnętrzne i zewnętrzne pierścienie łożyska wykonane są z materiałów o wysokiej wytrzymałości, aby zapewnić stabilność i trwałość w trudnych warunkach pracy.

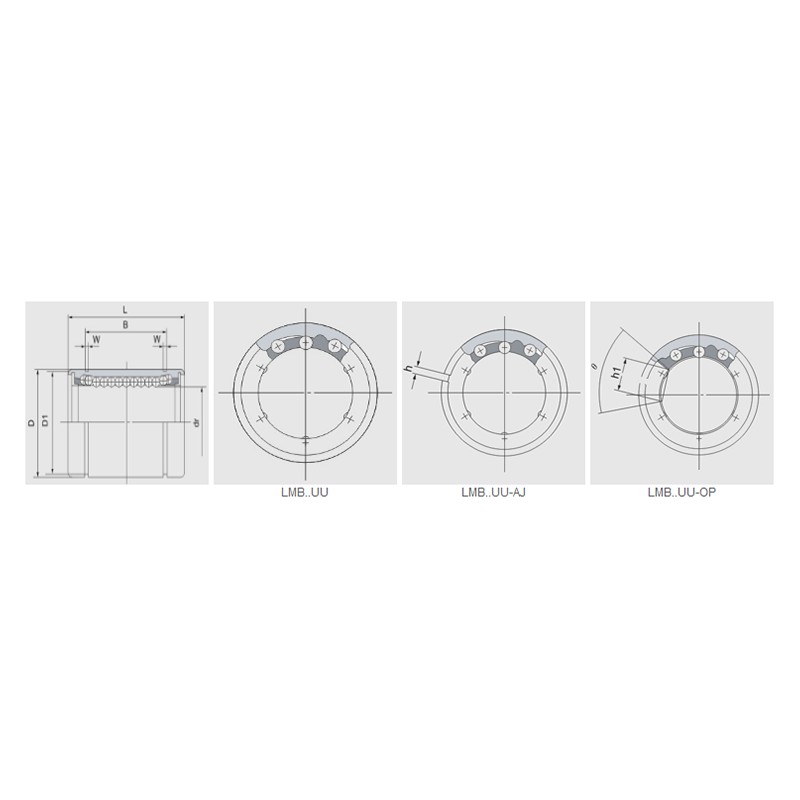

Parametry produktu
| Ustalawca żywicy | Nominalna średnica wału | Dr | Główne wymiary i tolerancja | Ekscentryczność | Radialny luz (maks.) | Podstawowa ocena obciążenia (KN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB… UU | Obwód do piłki | Waga (kg) | LMB… uu-aj | Obwód do piłki | Waga | LMB… UU-op | Obwód do piłki | Waga (kg) | Cal | mm | Cal | mm | Precyzja (cal) | Precyzja (μM) | Wysoki (cal) | Wysoki (μM) | D (cal/mm) | Tolerancja （cala） | Tolerancja D （(μm） | L (cal/mm) | L tolerancja (cal) | Tolerancja L (μM) | B (cal/mm) | B tolerancja (cal) | B tolerancja (μM) | W (cal/mm) | D1 (cal/mm) | H (cal/mm) | H1 (cal/mm) | θ | Precyzja | Wysoki | Dynamiczny | Statyczny | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - - | - - | - - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0,992 | .4687/11.906 | .04/1 | - - | - - | .0003/8 | .0005/12 | -0001/-3 | 206 | 265 |
| LMB6UU | 4 | 14 | LMB6UU-AJ | 4 | 13.5 | - - | - - | - - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0,992 | .5880/14.935 | .04/1 | - - | - - | .0003/8 | .0005/12 | -0001/-3 | 225 | 314 |
| LMB8UU | 4 | 37 | LMB8UU-AJ | 4 | 36.5 | Lmb8uu-op | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | LMB10UU-AJ | 4 | 74 | LMB10UU-op | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1,5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -0001/AH15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | LMB12UU-AJ | 5 | 93 | LMB12UU-op | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29,870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 862 | 1370 |
| LMB16UU | 6 | 200 | LMB16UU-AJ | 6 | 198 | LMB16UU-op | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39,688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44,57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -0002/AH15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-op | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50,800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50,92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | LMB24UU-AJ | 6 | 660 | LMB24UU-op | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | LMB32UU-AJ | 1120 | 1 | LMB32UU-op | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/25 | -0005-13 | 3820 | 7940 |
